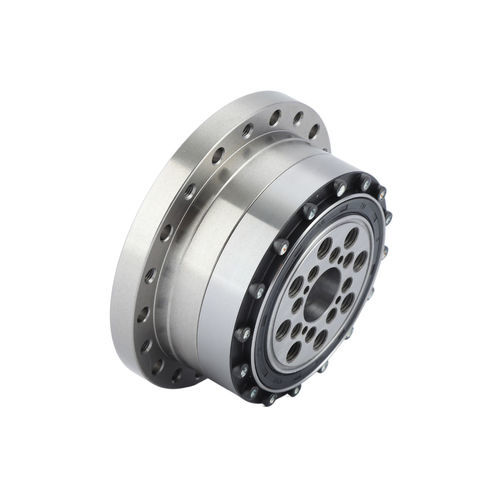

Servo-riduttore armonico FCG-AJ

coassialead albero pienoad alta coppia

Introduzione La serie FCG-AJ di ingranaggi a onda di deformazione è progettata per applicazioni ad alta coppia e carico pesante. Adotta un flexspline in stile coppa e un generatore di onde a camma integrato, dove il foro dell'albero a camma può essere personalizzato per adattarsi a modelli di motori specifici. L'albero di ingresso si interfaccia direttamente con il foro interno del generatore di onde tramite una connessione a chiavetta. Questa serie impiega tipicamente una configurazione con estremità di spline circolare fissa e estremità di flexspline di uscita. - Maggiore capacità di coppia e prestazioni di carico migliorate - Struttura a camma integrata che semplifica l'installazione con configurazioni di montaggio versatili - Eccezionale precisione di rotazione e precisione di posizionamento ripetibile - Allineamento coassiale ingresso/uscita - Ampiamente implementato in macchinari che richiedono capacità specializzate di coppia e carico Tabella delle specifiche Modello | Rapporto di riduzione | Coppia nominale a 2000 giri/min di ingresso | Coppia di picco all'avvio/arresto | Valore massimo ammissibile della coppia di carico media | Coppia massima istantanea ammissibile | Velocità massima ammissibile di rotazione in ingresso (giri/min) | Velocità media ammissibile di rotazione in ingresso (giri/min) | Gioco | Peso FCG-45-50-AJ | 50 | 229 Nm | 650 Nm | 345 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 7 kg FCG-45-80-AJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 7 kg FCG-45-100-AJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 7 kg FCG-45-120-AJ | 120 | 523 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 7 kg FCG-45-160-AJ | 160 | 523 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 7 kg FCG-50-80-AJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9 kg FCG-50-100-AJ | 100 | 611 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9 kg FCG-50-120-AJ | 120 | 688 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9 kg FCG-50-160-AJ | 160 | 688 Nm | 1534 Nm | 1096 Nm | 3185 Nm | 3500 | 2500 | 4 arcsec | 8.9 kg FCG-58-80-AJ | 80 | 714 Nm | 1924 Nm | 1001 Nm | 3185 Nm | 3000 | 2200 | 6 arcsec | 14.6 kg FCG-58-100-AJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 14.6 kg FCG-58-120-AJ | 120 | 969 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 14.6 kg FCG-58-160-AJ | 160 | 969 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 14.6 kg FCG-65-80-AJ | 80 | 979 Nm | 2770 Nm | 1366 Nm | 4884 Nm | 2800 | 1900 | 6 arcsec | 20.9 kg FCG-65-100-AJ | 100 | 1248 Nm | 3020 Nm | 1996 Nm | 6237 Nm | 2800 | 1900 | 5 arcsec | 20.9 kg FCG-65-120-AJ | 120 | 1248 Nm | 3296 Nm | 2061 Nm | 6237 Nm | 2800 | 1900 | 4 arcsec | 20.9 kg FCG-65-160-AJ | 160 | 1248 Nm | 3453 Nm | 2061 Nm | 6237 Nm | 2800 | 1900 | 3 arcsec | 20.9 kg Caratteristiche principali - Alta capacità di coppia e carico pesante - Flexspline in stile coppa e generatore di onde a camma integrato - Foro dell'albero a camma personalizzabile - Connessione a chiavetta per l'albero di ingresso - Configurazione con spline circolare fissa e flexspline di uscita
