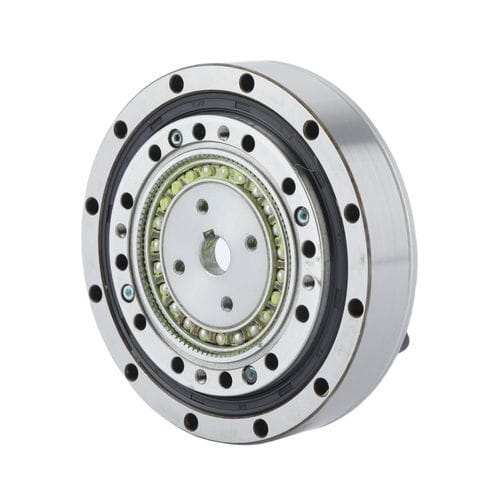

Riduttore armonico FHD-25coassiale50 - 100 Nm10 - 20 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Orientazione degli assi
- coassiale
- Coppia
- 50 - 100 Nm, 10 - 20 Nm, 5 - 10 Nm, 20 - 50 Nm, 1 - 5 Nm
- Struttura
- compatto, forato
- Prestazioni
- ad alta rigidità, ad alta coppia, senza gioco
- Altre caratteristiche
- con supporto cuscinetti
- Velocità di rotazione
Min.: 3.500 rpm
(21.991,1486 rad.min-1)Max.: 8.500 rpm
(53.407,0751 rad.min-1)- Gioco
Min.: 0 rad
Max.: 0 rad
- Rapporto di riduzione
Min.: 50 unit
Max.: 100 unit
- Peso
Min.: 0,34 kg
(0,75 lb)Max.: 3,56 kg
(7,85 lb)
Descrizione
Il riduttore armonico della serie FHD impiega un design flexspline top-hat ultra-corto, progettato per applicazioni che richiedono estrema compattezza e prestazioni leggere. Il tipo combinato FHD persegue il massimo design a profilo piatto. Rispetto alla serie FHG, la sua lunghezza assiale è ridotta di circa il 50%. Dotato di cuscinetti a rulli incrociati ad alta rigidità sul lato di uscita, è ideale per le applicazioni che richiedono progetti con spazi limitati.
Caratteristiche
- Profilo ultrasottile con struttura cava
- Design compatto e aerodinamico
- Elevata capacità di coppia
- Elevata rigidità, gioco zero
- Ingresso/uscita coassiale
Lunghezza assiale minima Riduttore a trasmissione armonica
Gioco: 20arcsec
Applicazione: Robotica, Aerospaziale e Difesa, Dispositivi medici e chirurgici, Produzione di semiconduttori ed elettronica, Sistemi ottici e fotonici, Automazione e macchinari di precisione, Attuatori collaborativi e leggeri, Robotica di consumo di fascia alta
---
Cataloghi
HONPINE harmonic drive catelog
109 Pagine
