Servo-riduttore armonico CSF 05
coassiale0.1 - 0.2 Nm0.2 - 0.5 Nm

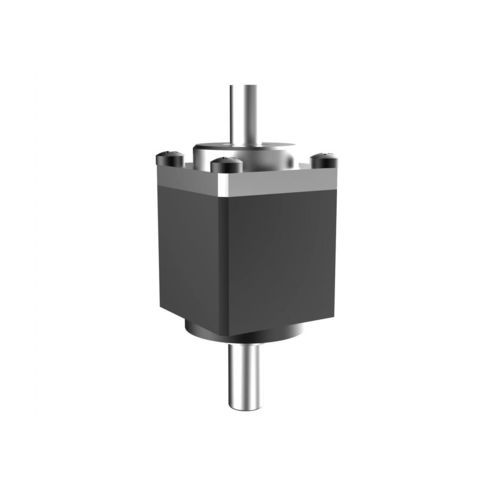

Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 2
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 3
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 4
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 5
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 6
Servo-riduttore armonico - CSF 05 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / 0.1 - 0.2 Nm / 0.2 - 0.5 Nm - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Orientazione degli assi
coassiale
Coppia
0.1 - 0.2 Nm, 0.2 - 0.5 Nm, 1 - 5 Nm, 0 - 0.1 Nm, 0.5 - 1 Nm
Montaggio
pendolare
Struttura
in miniatura
Prestazioni
ad alta precisione, di precisione, a gioco ridotto
Altre caratteristiche
con piede, micro, con adattatore motore
Velocità di rotazione

Max.: 10.000 rpm
(62.831,8531 rad.min-1)

Min.: 3.500 rpm
(21.991,1486 rad.min-1)

Gioco

Max.: 0 rad

Min.: 0 rad

Rapporto di riduzione

Max.: 100 unit

Min.: 30 unit

Peso

Max.: 0,2 kg
(0,44 lb)

Min.: 0,02 kg
(0,04 lb)

Descrizione

Introduzione
La serie CSF-mini di trasmissioni armoniche miniaturizzate è stata sviluppata per applicazioni con requisiti specifici di volume e peso, utilizzando una flexspline a coppa. La serie propone moduli pre-assemblati pronti all'uso. Il cuscinetto principale impiega cuscinetti a sfere a contatto a quattro punti compatti per supportare direttamente i carichi esterni. La serie CSF-mini comprende due tipi: montaggio motore (2XH) e ingresso albero (1U), che supporta forme di ingresso come cinghie, ingranaggi e accoppiamenti. Selezionare il modello e il rapporto adatti al progetto meccanico.

Caratteristiche
  • Dimensioni compatte e struttura leggera
  • Flexspline a coppa, struttura ottimizzata per spazi ridotti
  • Elevata precisione di rotazione e posizionamento
  • Configurazione coassiale ingresso/uscita per integrazione semplice
  • Unità modulari pre-assemblate per installazione rapida
  • Cuscinetto principale: cuscinetti a sfere a contatto a quattro punti per supporto diretto dei carichi esterni


Specifiche
Modello | Variante | Rapporto | Coppia nominale in ingresso 2000 giri/min (N.m) | Coppia di picco ammissibile in avviamento/arresto (N.m) | Valore massimo ammissibile della coppia media di carico (N.m) | Coppia istantanea massima ammissibile (N.m) | Velocità massima di ingresso ammissibile (giri/min) | Velocità media di ingresso ammissibile (giri/min) | Gioco (arcsec) | 1/4GD (kgcm2) | Massa (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.10 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series | 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series | 05 | 30 | 0.25 | 0.50 | 0.38 | 0.90 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series | 05 | 50 | 0.40 | 0.90 | 0.53 | 1.80 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series | 05 | 80 | 0.52 | 1.35 | 0.84 | 2.50 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.039
CSF Series | 08 | 30 | 0.90 | 1.80 | 1.40 | 3.30 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series | 08 | 50 | 1.80 | 3.30 | 2.30 | 6.60 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series | 08 | 80 | 2.20 | 4.30 | 2.90 | 8.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series | 08 | 100 | 2.40 | 4.80 | 3.30 | 9.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series | 11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.200
CSF Series | 11 | 50 | 3.50 | 8.30 | 5.50 | 17.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.200
CSF Series | 11 | 80 | 4.50 | 10.20 | 8.50 | 22.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.200
CSF Series | 11 | 100 | 5.00 | 11.00 | 8.90 | 25.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.200

Caratteristiche / specifiche tecniche
  • Serie: CSF-mini
  • Flexspline: tipo coppa per compattezza e leggerezza
  • Forma prodotto: moduli pre-assemblati pronti all'uso
  • Cuscinetti: cuscinetti a sfere a contatto a quattro punti per supporto diretto dei carichi esterni
  • Tipi disponibili: montaggio motore (2XH) e ingresso albero (1U)
  • Ingressi supportati (1U): cinghie, ingranaggi, accoppiamenti
  • Configurazione coassiale ingresso/uscita
  • Elevata precisione di rotazione e posizionamento
  • Gamma di dimensioni e rapporti con valori di coppia, velocità, inerzia (1/4GD) e massa come da tabella
  • Applicazioni: soluzioni con vincoli di volume e peso che richiedono attuazione compatta e precisa
