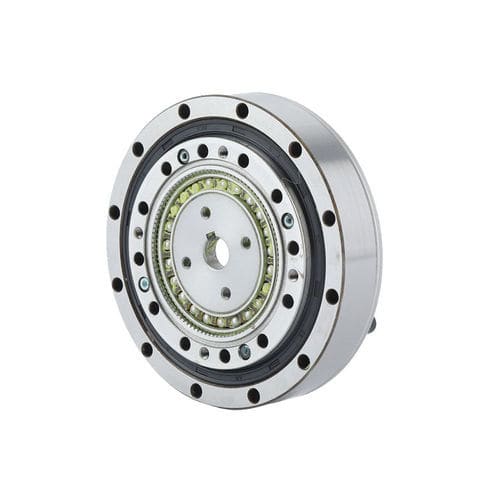

Servo-riduttore armonico FHG-I-40

coassialea foro con chiavead alta rigidità

Introduzione
La serie FHG-I di riduttori a onda di deformazione dispone di un generatore d'onda a camma integrato con foro dell'albero camma regolabile per adattarsi al motore del cliente. L'albero di ingresso si inserisce direttamente nella cavità interna del generatore d'onda e si collega tramite chiavetta piatta. L'unità incorpora un cuscinetto principale a rulli incrociati ad alta rigidità integrato. Le modalità di collegamento tipiche sono: estremità ruota rigida fissata con uscita flexspline, o flexspline fissata con uscita ruota rigida.

Caratteristiche

• Generatore d'onda a camma integrato che semplifica il montaggio e offre più opzioni di installazione.
• Foro dell'albero camma regolabile per diversi modelli di motore.
• Albero di ingresso progettato per inserirsi nella cavità interna del generatore d'onda e collegarsi con chiavetta piatta.
• Cuscinetto principale integrato a rulli incrociati per elevata rigidità.
• Elevata capacità di coppia nelle versioni disponibili.
• Eccellente accuratezza di rotazione e posizionamento; ingresso e uscita coassiali.

Coppia di avviamento (serie FHG)
Tipo / Rapporti di riduzione: 11 | 14 | 17 | 20 | 25 | 32 | 40
Taglia 50: - | 8,8 | 27 | 36 | 56 | 85 | 136 (cNm)
Taglia 80: - | 7,5 | 25 | 33 | 50 | 74 | 117 (cNm)
Taglia 100: - | 6,9 | 24 | 32 | 49 | 72 | 112 (cNm)
Taglia 120: - | 6,9 | 24 | 31 | 48 | 68 | 110 (cNm)
Taglia 160: - | - | - | 31 | 47 | 67 | 105 (cNm)

Tabella momenti/carichi (esempi)
FHG-14: Mbdi 41 Nm; Mb max 80 Nm; Ft di 270 N; Ft max 490 N; Fa di 270 N; Fa max 490 N
FHG-17: Mbdi 72 Nm; Mb max 140 Nm; Ft di 400 N; Ft max 700 N; Fa di 400 N; Fa max 700 N
FHG-20: Mbdi 140 Nm; Mb max 280 Nm; Ft di 650 N; Ft max 1150 N; Fa di 650 N; Fa max 1150 N
FHG-25: Mbdi 243 Nm; Mb max 480 Nm; Ft di 900 N; Ft max 1600 N; Fa di 900 N; Fa max 1600 N
FHG-32: Mbdi 460 Nm; Mb max 900 Nm; Ft di 1350 N; Ft max 2300 N; Fa di 1350 N; Fa max 2300 N
FHG-40: Mbdi 600 Nm; Mb max 1200 Nm; Ft di 2000 N; Ft max 3500 N; Fa di 2000 N; Fa max 3500 N

Sintesi delle prestazioni
La documentazione tecnica (schede prodotto) fornisce tabelle dettagliate che includono: coppie di avviamento in funzione del rapporto di riduzione per varie taglie (50, 80, 100, 120, 160), capacità momento/carico per modello, coppie di picco ammesse a avvio/arresto, valori di coppia media ammissibile, coppie nominali a velocità d'ingresso specificate, velocità massime ammissibili (variabili per modello/configurazione), gioco (ArcSec), pesi e vita utile di progetto per configurazione. Disegni CAD/PDF e schede tecniche scaricabili sono disponibili nella sezione Download.

Specifiche

• Serie: FHG (famiglia FHG-I e varianti).
• Generatore d'onda: tipo camma integrato; foro dell'albero camma regolabile in base al motore.
• Albero di ingresso: inserimento diretto nella cavità interna del generatore d'onda; collegamento con chiavetta piatta.
• Cuscinetto principale: cuscinetto a rulli incrociati integrato ad alta rigidità.
• Metodi di collegamento: ruota rigida fissata / uscita flexspline o flexspline fissata / uscita ruota rigida.
• Modelli disponibili: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40.
• Rapporti di riduzione disponibili: 11, 14, 17, 20, 25, 32, 40 (in funzione della taglia).
• Dati dettagliati di coppia di avviamento, capacità momento/carico, velocità massime ammissibili, gioco, pesi e vita utile forniti per modello nelle schede prodotto.
• Documentazione: disegni CAD/PDF e schede tecniche scaricabili incluse.
