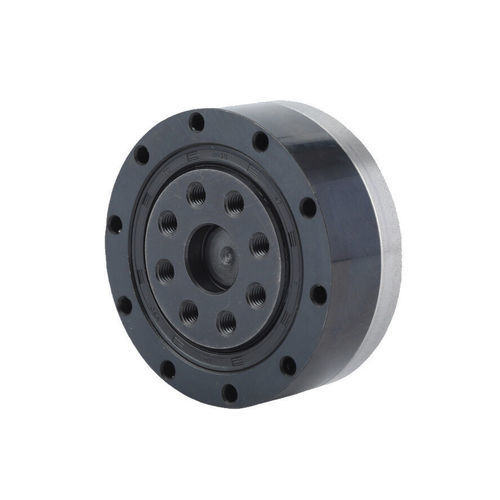

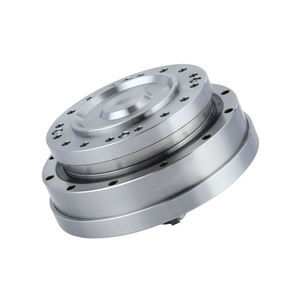

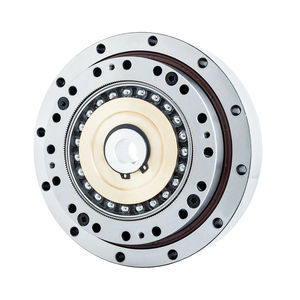

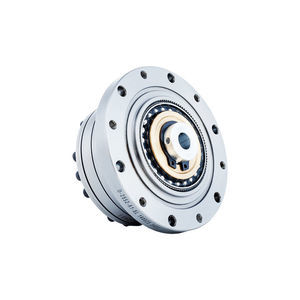

Riduttore armonico FSD series

coassialead albero cavoad albero pieno

Introduzione La serie FSD di ingranaggi armonici adotta un design strutturale di flexspline di tipo coppa ultra-corto, ottenendo una lunghezza assiale circa il 50% più corta rispetto alla serie FSG. È specificamente progettata per applicazioni che richiedono estrema compattezza e riduzione del peso. Negli ultimi anni, campi emergenti come i robot umanoidi, i sistemi aerospaziali, insieme alle attrezzature per la produzione di pannelli LCD e semiconduttori, hanno perseguito soluzioni ultra-sottili sotto le rigide limitazioni spaziali dei sistemi di linee di produzione. Basandosi sulle caratteristiche leggere e compatte delle trasmissioni di ingranaggi armonici, la serie FSD soddisfa le richieste del mercato mantenendo le prestazioni comprovate dei prodotti tradizionali mentre implementa audaci innovazioni strutturali. Caratteristiche - Profilo ultra-sottile con struttura cava - Design compatto e snello - Alta capacità di coppia - Alta rigidità, zero gioco - Ingresso/uscita coassiale Specifiche Foglio 1: Coppia di avviamento della serie FSD (unità: cNm) Tipo Rapporto di riduzione 50: 4.4, 6.7, 8.9, 16, 32 80: 3.2, 4.4, 5.7, 10, 22 100: 2.8, 3.8, 5.1, 9.1, 20 Foglio 2: Valori del modello Modello Valore Valore istantaneo permesso FSD-14: Mb di 20Nm, Mb max 40Nm FSD-17: Mb di 30Nm, Mb max 60Nm FSD-20: Mb di 42Nm, Mb max 80Nm FSD-25: Mb di 80Nm, Mb max 160Nm FSD-32: Mb di 220Nm, Mb max 440Nm Foglio 3: Specifiche Tecniche Dettagliate Modello Rapporto di riduzione Coppia nominale a 2000r/min di ingresso Coppia di picco permessa all'avvio e all'arresto Valore massimo permesso per la coppia di carico media Coppia istantanea massima permessa Velocità di rotazione massima permessa in ingresso (Grasso) Velocità di rotazione media permessa in ingresso (Grasso) Gioco Peso Vita utile 14: 50, 3.7 Nm, 12 Nm, 4.8 Nm, 24 Nm, 8500 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.37 Kg, 9000 Ore 17: 50, 11 Nm, 23 Nm, 18 Nm, 48 Nm, 7300 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.49 Kg, 9000 Ore 20: 50, 17 Nm, 39 Nm, 24 Nm, 69 Nm, 6500 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.68 Kg, 9000 Ore 25: 50, 27 Nm, 69 Nm, 38 Nm, 127 Nm, 5600 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:1.25 Kg, 9000 Ore 32: 50, 53 Nm, 151 Nm, 75 Nm, 268 Nm, 4800 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:2.48 Kg, 9000 Ore Tag: riduttore di ingranaggi armonici, ingranaggio di riduzione armonica, ingranaggio di trasmissione armonica, ingranaggio armonico, trasmissione di azionamento armonico, trasmissione armonica Caratteristiche / Specifiche Tecniche - Design di flexspline di tipo coppa ultra-corto - Lunghezza assiale il 50% più corta rispetto alla serie FSG - Progettato per estrema compattezza e riduzione del peso - Applicazioni: robot umanoidi, aerospaziale, pannello LCD, attrezzatura semiconduttori - Alta coppia, alta rigidità, zero gioco - Ingresso/uscita coassiale - Molteplici rapporti di riduzione e modelli (FSD-14, FSD-17, FSD-20, FSD-25, FSD-32)
