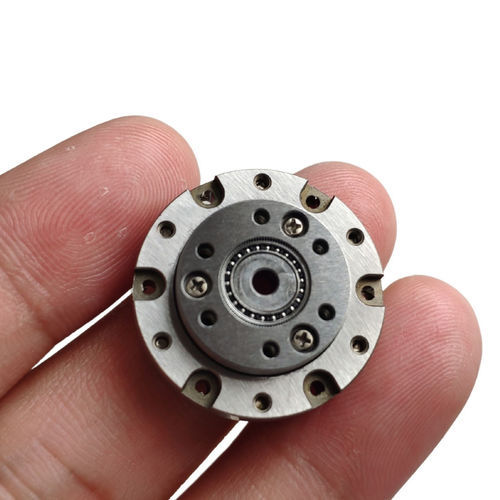

Ruota dentata per motore SHD-14

con cuscinetto a sferesu misuradi precisione

Introduzione
La serie SHD-mini di riduttori armonici è progettata per applicazioni con requisiti di ridotto ingombro e peso, caratterizzata da dimensioni assiali compatte e da una flexspline in stile top-hat. Questa serie fornisce prodotti modulari pre-assemblati per un utilizzo immediato. Il cuscinetto principale utilizza cuscinetti a sfere compatti a contatto a quattro punti per supportare direttamente i carichi esterni. Le dimensioni della gola dell'albero possono essere personalizzate per adattarsi agli alberi motore specifici. Selezionare il modello di motore più adatto in base ai requisiti del progetto meccanico.

Caratteristiche

• Dimensioni compatte e peso ridotto
• Progettazione compatta e semplificata
• Eccellente precisione di rotazione e posizionamento
• Configurazione coassiale di ingresso e uscita

Specifiche
Modello | Rapporto di trasmissione | Coppia nominale all'ingresso 2000r/min [N.m] | Coppia di picco ammissibile durante avviamento e arresto [N.m] | Valore massimo ammissibile della coppia media di carico [N.m] | Coppia istantanea massima ammissibile [N.m] | Velocità massima di ingresso ammissibile [r/min] | Velocità media di ingresso ammessa [r/min] | Gioco ingranaggio (arcsec) | 1/4GD [kgcm2] | Massa (kg)
SHD-03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-03 | 50 | 0.13 | 0.24 | 0.16 | 0.50 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 50 | 0.38 | 0.87 | 0.50 | 1.70 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 80 | 0.50 | 1.20 | 0.82 | 2.20 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-08 | 30 | 0.80 | 1.60 | 1.30 | 3.20 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 50 | 1.60 | 3.16 | 2.10 | 6.10 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 80 | 2.10 | 4.00 | 2.90 | 7.50 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-08 | 100 | 2.40 | 4.60 | 3.20 | 8.70 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 50 | 3.20 | 7.80 | 5.10 | 15.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 80 | 4.20 | 9.50 | 7.20 | 20.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-11 | 100 | 4.80 | 10.50 | 8.70 | 23.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-14 | 30 | 3.80 | 8.70 | 6.20 | 15.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 50 | 4.80 | 16.00 | 6.80 | 32.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 80 | 6.40 | 22.00 | 9.50 | 45.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
SHD-14 | 100 | 7.40 | 26.00 | 10.80 | 50.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Caratteristiche tecniche / specifiche

• Serie: SHD-mini (flexspline stile top-hat, compatta, pre-assemblata)
• Flexspline top-hat e design modulare pre-assemblato
• Cuscinetto principale: cuscinetti a sfere compatti a contatto a quattro punti per supporto diretto dei carichi esterni
• Foro alberino: personalizzabile per adattarsi agli alberi motore
• Configurazione: ingresso e uscita coassiali
• Rapporti disponibili: 30, 50, 80, 100 (variano per modello)
• Velocità massima di ingresso e velocità media ammissibile: variano in base al modello (vedere tabella)
• Gioco d'ingranaggio: tip. ≤10–≤20 arcsec a seconda del modello e del rapporto
