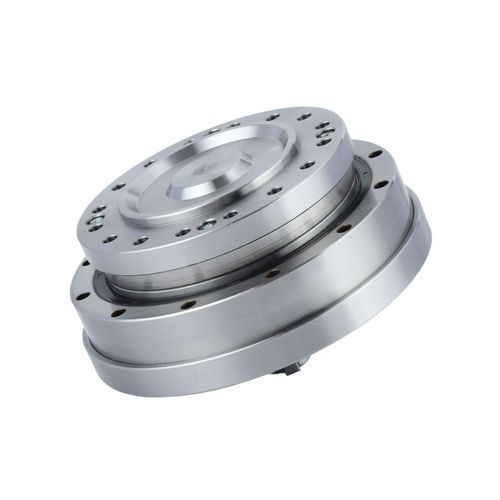

Albero di uscita FHG-IV-25

azimutaledi precisionecon flangia

Introduzione
La serie FHG-IV è fornita nella configurazione con albero d'ingresso e flangia sigillata integrata. L'unità combina i componenti del riduttore armonico in un unico insieme sigillato, pre-riempito con grasso lubrificante specializzato per semplificare l'integrazione nell'impianto. È integrato un cuscinetto a rulli incrociati ad alta rigidità come cuscinetto principale. Le uscite possono essere fornite con pignone circolare fisso e flexspline oppure flexspline fissa e pignone circolare.

Caratteristiche

• Progettazione dell'albero d'ingresso con più opzioni di connessione (cintura dentata o albero ingranaggio)
• Flangia integrata completamente sigillata, pre-riempita con lubrificante specializzato
• Rotazione ad alta precisione e posizionamento accurato
• Elevata capacità di coppia e rigidità strutturale migliorata
• Allineamento in linea ingresso/uscita per installazione compatta
• Cuscinetto principale integrato a rulli incrociati ad alta rigidità

Coppia di avviamento della serie FHG (unità: cNm)
Tipo / Rapporto di riduzione: 11 | 14 | 17 | 20 | 25 | 32 | 40
50: — | 8.8 | 27 | 36 | 56 | 85 | 136
80: — | 7.5 | 25 | 33 | 50 | 74 | 117
100: — | 6.9 | 24 | 32 | 49 | 72 | 112
120: — | 6.9 | 24 | 31 | 48 | 68 | 110
160: — | — | — | — | 31 | 47 | 67 | 105

Tabella dei carichi di momento della serie FHT (FHG)
FHG-14: Mb progetto ≈ 41 Nm | Mb max 80 Nm; Ft progetto 270 N | Ft max 490 N; Fa progetto 270 N | Fa max 490 N
FHG-17: Mb progetto ≈ 72 Nm | Mb max 140 Nm; Ft progetto 400 N | Ft max 700 N; Fa progetto 400 N | Fa max 700 N
FHG-20: Mb progetto ≈ 140 Nm | Mb max 280 Nm; Ft progetto 650 N | Ft max 1150 N; Fa progetto 650 N | Fa max 1150 N
FHG-25: Mb progetto ≈ 243 Nm | Mb max 480 Nm; Ft progetto 900 N | Ft max 1600 N; Fa progetto 900 N | Fa max 1600 N
FHG-32: Mb progetto ≈ 460 Nm | Mb max 900 Nm; Ft progetto 1350 N | Ft max 2300 N; Fa progetto 1350 N | Fa max 2300 N
FHG-40: Mb progetto ≈ 600 Nm | Mb max 1200 Nm; Ft progetto 2000 N | Ft max 3500 N; Fa progetto 2000 N | Fa max 3500 N

Prestazioni / Coppia nominale / Valori ammissibili (estratti)
Le tabelle forniscono coppia nominale a 2000 r/min, coppia di picco ammissibile all'avviamento/arresto, coppia media ammissibile, velocità massima di ingresso ammissibile (con grasso), gioco (Arc Sec), peso e vita utile di progetto per modello e rapporto di riduzione.
Esempi (voci selezionate):
Modello FHG-14 (riduzione 50): Nominale 7 Nm | Picco 23 Nm | Media ammissibile 9 Nm | Le velocità massime variano in base al rapporto (fino a 15000 r/min per alcuni rapporti) | Gioco ≤20 Arc Sec | Vita di progetto ≈10000 h
Modello FHG-17 (riduzione 50): Nominale 21 Nm | Picco 44 Nm | Media ammissibile 34 Nm | Vita di progetto ≈10000 h
Modello FHG-20 (riduzione 50): Nominale 33 Nm | Picco 73 Nm | Media ammissibile 44 Nm
Modello FHG-25 (riduzione 50): Nominale 51 Nm | Picco 127 Nm | Media ammissibile 72 Nm
Modelli FHG-32 / FHG-40: coppie nominali e pesi superiori; velocità massime e vita utile variabili a seconda del rapporto (consultare le tabelle per i valori esatti).

Note
Prodotto offerto come riduttore armonico con flangia sigillata integrata (serie FHG-IV) nelle taglie FHG-14, FHG-17, FHG-20, FHG-25, FHG-32 e FHG-40. Le tabelle fornite elencano coppia di avviamento, capacità di carico a momento, coppie nominali, picchi ammissibili, coppie medie ammissibili, velocità massime di ingresso (grasso), gioco e vita utile. Consultare le tabelle per selezionare la taglia e il rapporto corretti per l'applicazione.

Specifiche tecniche

• Serie: FHG-IV
• Tipo di prodotto: riduttore armonico con albero d'ingresso e flangia sigillata
• Flangia integrata pre-riempita con lubrificante specializzato
• Cuscinetto principale: cuscinetto a rulli incrociati ad alta rigidità (integrato)
• Configurazioni di uscita: corona fissa + flexspline O flexspline fissa + corona
• Connessioni di ingresso: puleggia dentata o albero ingranaggio
• Parametri inclusi: coppia di avviamento (cNm), carichi di momento (Mb, Ft, Fa), coppia nominale, coppia di picco ammissibile, coppia media ammissibile, velocità massima ammissibile (grasso), gioco, peso, vita utile
