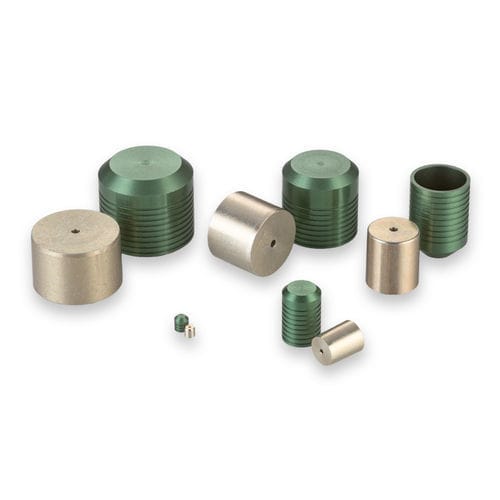

Tappo cilindrico PLGA series

filettatoin alluminiodi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano ad essere il metodo più semplice e di successo per sigillare fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 16.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: Corto 6, Lungo 10 - Classe 2: Corto 8, Lungo 13 - Classe 3: Corto 10, Lungo 16 Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA0930010A: Corto, D Max. 0,0937, D Min. 0,0928, C Nom. 0,098, M Nom. 0,078, K Nom. 0,069, L Nom. 0,062, Peso 0,03g - PLGA0931010A: Lungo, D Max. 0,0937, D Min. 0,0928, C Nom. 0,143, M Nom. 0,123, K Nom. 0,069, L Nom. 0,095, Peso 0,04g Parti di ricambio e accessori - CUTA0930203A: Set di strumenti di installazione - CUTA0930103B: Set di strumenti di estrazione - CUTA0931103A: Calibro - PLGA1030010A: Tappo Lee sovradimensionato corto - PLGA1031010A: Tappo Lee sovradimensionato lungo Buste CAD: Modello corto di tappo Lee in alluminio 093, Modello lungo di tappo Lee in alluminio 093 Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche: - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 16.000 psi - Materiale del tappo: Alluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera) - Finitura del tappo: Anodizzazione Verde secondo MIL-A-8625 Tipo II B - Materiale della custodia: Alluminio - Dimensioni disponibili: 0,093 a 0,656 pollici
