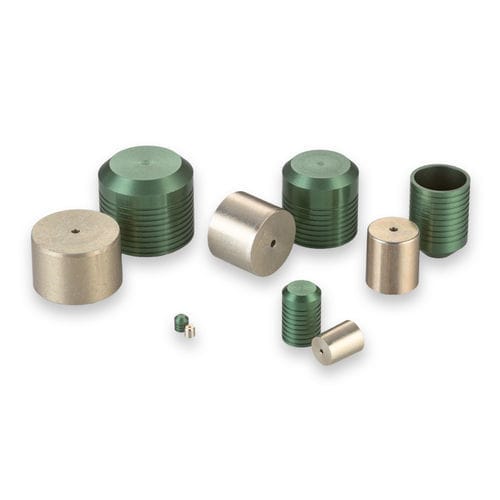

Tappo cilindrico PLGA series

filettatoin alluminiodi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano ad essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,156 pollici - Diametro massimo del passaggio sigillabile: 0,125 pollici - Pressione di prova: 16.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: Corto 8, Lungo 10 - Classe 2: Corto 9, Lungo 13 - Classe 3: Corto 12, Lungo 16 Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA1560010A: Corto, D Max. 0,1562, D Min. 0,1553, C Nom. 0,125, M Nom. 0,11, K Nom. 0,118, L Nom. 0,078, Peso 0,1g, A Min. 0,13, N Dia. Rif. 0,125, W Min. 0,125, Diametro di alesatura Classe 1 0,1562 - 0,1587, Classe 2 0,1562 - 0,1577, Classe 3 0,1562 - 0,1567 - PLGA1561010A: Lungo, D Max. 0,1562, D Min. 0,1553, C Nom. 0,245, M Nom. 0,215, K Nom. 0,123, L Nom. 0,165, Peso 0,2g, A Min. 0,25, N Dia. Rif. 0,125, W Min. 0,125, Diametro di alesatura Classe 1 0,1562 - 0,1587, Classe 2 0,1562 - 0,1577, Classe 3 0,1562 - 0,1567 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA1560203A: Set di strumenti di installazione - CUTA1560103B: Set di strumenti di estrazione - CUTA1561103A: Calibro - PLGA1660010A: Tappo Lee sovradimensionato corto - PLGA1661010A: Tappo Lee sovradimensionato lungo Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (vedi documentazione) Fatti chiave sul prodotto: - Diametro del tappo: 0,156 pollici - Diametro massimo del passaggio sigillabile: 0,125 pollici - Pressione di prova: 16.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio
