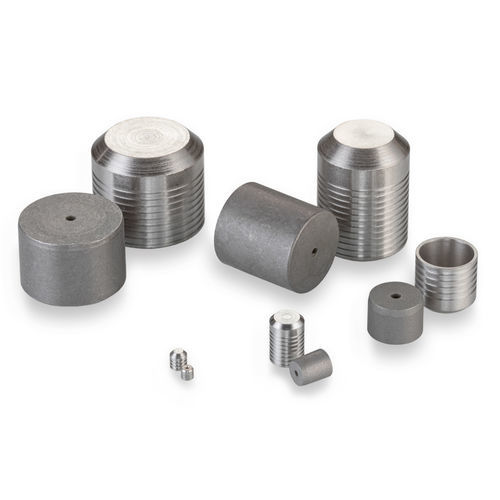

Tappo cilindrico PLGA series

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori perforati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,468 pollici - Diametro massimo del passaggio sigillabile: 0,437 pollici - Pressione di prova: 20.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 10, Lungo 16 - Classe 2: Corto 12, Lungo 18 - Classe 3: Corto 14, Lungo 20 Pressione di prova (psi x 1000) Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA4680020A: Corto, 0,4687 - 0,4678, 0,39, 0,33, 0,436, 0,285, 7,9, 0,35, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 - PLGA4681020A: Lungo, 0,4687 - 0,4678, 0,62, 0,53, 0,433, 0,46, 12, 0,562, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA4680203A: Set di strumenti di installazione - CUTA4680103B: Set di strumenti di estrazione - CUTA4681103A: Calibro - PLGA4780020A: Tappo Lee Sovradimensionato Corto - PLGA4781020A: Tappo Lee Sovradimensionato Lungo Buste CAD: Modello corto di tappo Lee in acciaio inossidabile 468, Modello lungo di tappo Lee in acciaio inossidabile 468 Fatti chiave sul prodotto - Diametro del tappo: 0,468 pollici - Diametro massimo del passaggio sigillabile: 0,437 pollici - Pressione di prova: 20.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Specifiche / Caratteristiche tecniche - Famiglia di prodotti: Tappo Lee - Materiale: Acciaio inossidabile 416 CRES - Finitura: Passivato (Perno: Passivato e Cerato) - Dimensioni: 0,093 a 0,656 pollici - Pressione di prova: Fino a 20.000 psi - Applicazioni: Sigillatura di fori perforati trasversalmente in collettori in acciaio inossidabile
