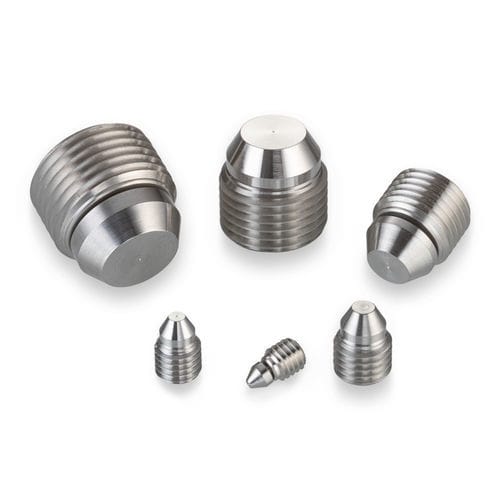

Tappo cilindrico PLAA2528010A

filettatoin acciaio inossidabilein alluminio

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione ed è sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. I tappi A.F.O. presentano una guarnizione flottante unica che si autoallinea per consentire fori filettati che non sono perfettamente concentrici con il foro passante. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Prestazioni generali - Pressione di prova (psi x 1000): Acciaio inossidabile: 56, Alluminio: 26, AISI 8630: 56 Materiali - Corpo filettato: 303 CRES, Specifica: QQ-S-763C e AMS 5640 Tipo I, Finitura: Passivazione - Naso: 15-5 PH CRES, Specifica: AMS 5659, Finitura: Passivazione Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLAA2528010A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Peso: 1,3 g - Filettatura B: 0,25 - 28 - C Rif.: 0,365 - G Hex: 0,125 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dell'utensile di coniatura: CUTA2500163A - Rotazione richiesta dell'utensile: 175° +/- 35° - Coppia di coniatura (Rif) (Custodia in alluminio): 30 in-lbs - Coppia di installazione (Custodia in alluminio): 25 in-lbs - Coppia di coniatura (Rif) (Custodia in acciaio/AISI 8630): 71 in-lbs - Coppia di installazione (Custodia in acciaio/AISI 8630): 55 in-lbs - Dimensioni disponibili: 0,19 a 0,75 pollici - Rimovibile e riutilizzabile - Guarnizione metallo su metallo per alta pressione - Guarnizione flottante per autoallineamento Caratteristiche / Specifiche tecniche - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 56,000 psi (Acciaio inossidabile), 26,000 psi (Alluminio), 56,000 psi (AISI 8630) - Materiale del tappo: Acciaio inossidabile (303 CRES, 15-5 PH CRES) - Materiale della custodia: Alluminio o acciaio inossidabile - Filettatura: 0,25 - 28 - Peso: 1,3 g - Coppia di installazione (Alluminio): 25 in-lbs - Coppia di installazione (Acciaio/AISI 8630): 55 in-lbs - Numero di parte dell'utensile di coniatura: CUTA2500163A
