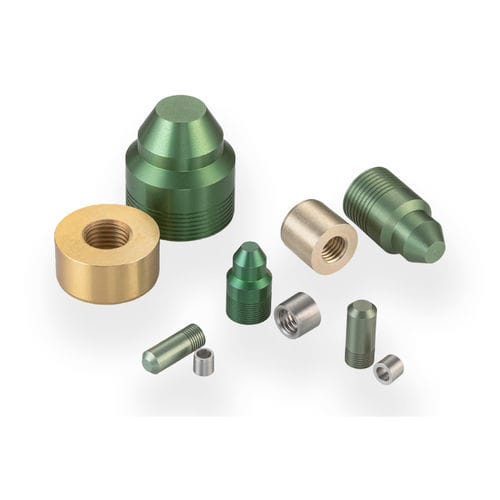

Tappo cilindrico PLRA2180010A

filettatoin alluminioper scatola

Questo tappo R.F.O. è progettato per applicare solo forza radiale su un foro di installazione. Questo tappo può essere utilizzato per sigillare aperture in gusci sottili e materiali fragili. È progettato per adattarsi ai passaggi senza la necessità di una spalla di supporto e non c'è pressione verso il basso durante l'installazione. Il tappo R.F.O. viene installato utilizzando lo strumento di installazione idraulico di The Lee Company. Le dimensioni variano da 0,156 a 0,875 pollici. - Diametro del tappo: 0,218 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 6000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Pressione di prova (psi x 1000): Classe 2: 5, Classe 3: 6 Materiali - Spina: 416 CRES, Passivato - Tappo: Alluminio 2024-T4 o T351, Anodizzato verde secondo MIL-A-8625 Tipo II B Specifiche dell'immagine - Vista dimensionale: Vedi immagine nelle immagini secondarie - Dettagli del foro di installazione: Vedi immagine nelle immagini secondarie Parti di ricambio e accessori - Numero di parte: CUTX0100000B, Strumento di installazione idraulico - Numero di parte: CUTA2185205A, Set di strumenti di installazione - Numero di parte: CUTA2186205B, Set di strumenti di estrazione - Numero di parte: PLRA2280010A, Tappo sovradimensionato R.F.O. Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLRA2180010A - D Max.: 0,2187 - D Min.: 0,2178 - C Nom.: 0,5 - M Nom.: 0,46 - K Nom.: 0,18 - L Nom.: 0,15 - X: 0,117 - Z: .112-48 - Peso (g): 0,8 - A Min.: 0,17 - B Min.: 0,08 - Diametro di alesatura Classe 2: 0,2187 - 0,2202 - Diametro di alesatura Classe 3: 0,2187 - 0,2192 Caratteristiche tecniche / specifiche: - Diametro del tappo: 0,218 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 6000 psi - Materiale del tappo: Alluminio (2024-T4 o T351, Anodizzato verde secondo MIL-A-8625 Tipo II B) - Materiale della spina: 416 CRES, Passivato - Dimensioni disponibili: 0,156 a 0,875 pollici - Installato utilizzando lo strumento di installazione idraulico di The Lee Company - Nessuna spalla di supporto richiesta, nessuna pressione verso il basso durante l'installazione - Numero di parte: PLRA2180010A
