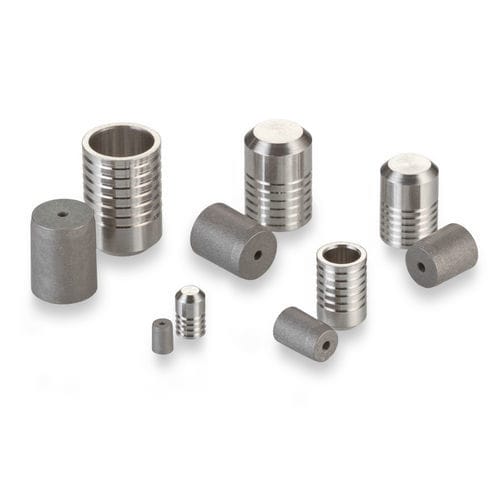

Tappo cilindrico PLGM0501020A

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 5,00 mm - Diametro massimo del passaggio sigillabile: 4,2 mm - Pressione di prova: 196 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della carcassa: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Pressione di prova (corto): 83 MPa (Classe 1), 98 MPa (Classe 2), 113 MPa (Classe 3) - Pressione di prova (lungo): 123 MPa (Classe 1), 167 MPa (Classe 2), 196 MPa (Classe 3) Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGM0500020A: Corto - PLGM0501020A: Lungo Parti di ricambio e accessori - CUTA1870203A: Set di strumenti di installazione - CUTM0500103B: Set di strumenti di estrazione - CUTM0501103A: Calibro Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Strumenti di installazione e produzione - CUTA1870203A: Strumento di installazione del tappo - CUTM0500103B: Set di strumenti di estrazione del tappo - CUTM0501103A: Calibro del tappo Specifiche dell'immagine - Vista dimensionale e dettagli del foro di installazione disponibili Buste CAD - Modello corto di tappo Lee metrico in acciaio inossidabile 5,00 - Modello lungo di tappo Lee metrico in acciaio inossidabile 5,00 Fatti chiave sul prodotto - Diametro del tappo: 5,00 mm - Diametro massimo del passaggio sigillabile: 4,2 mm - Pressione di prova: 196 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della carcassa: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Specifiche / Caratteristiche tecniche - Dimensioni: 2,5 a 8 mm - Pressione di prova (corto): 83 MPa (Classe 1), 98 MPa (Classe 2), 113 MPa (Classe 3) - Pressione di prova (lungo): 123 MPa (Classe 1), 167 MPa (Classe 2), 196 MPa (Classe 3) - Materiale del perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Materiale del tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato
