Tappo cilindrico PLPA0930010A

filettatoin alluminiodi espansione

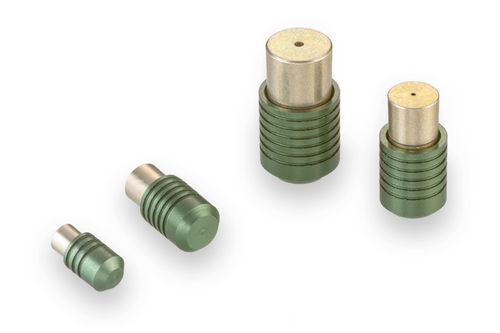

Questo tappo di installazione rapida è un set di tappi preassemblati che combina facilità di manipolazione e installazione con l'affidabilità e le prestazioni comprovate dei tappi di espansione Lee. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali perforati. Durante l'installazione del perno, le terre e le scanalature formano guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,187 pollici. - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 10.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Pressione di prova (psi x 1000): Classe 1: 6, Classe 2: 8, Classe 3: 10 Materiali - Perno: Alluminio 2024-T4, SAE AMS-QQ-A-225/6 e AMS 4119, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4, SAE AMS-QQ-A-225/6 e AMS 4120, Anodizzazione Verde secondo MIL-A-8625 Tipo IIB Numeri di parte e specifiche - Numero di parte: PLPA0930010A - Dimensione: Corto - D Max.: 0,0937 - D Min.: 0,0928 - B Nom.: 0,178 - C Nom.: 0,123 - M Nom.: 0,103 - K Nom.: 0,069 - Peso: 0,025 g - A Min.: 0,118 - N Dia. Rif.: 0,062 - W Min.: 0,125 - Diametro di alesatura Classe 1: 0,0937 – 0,0962 - Diametro di alesatura Classe 2: 0,0937 – 0,0952 - Diametro di alesatura Classe 3: 0,0937 – 0,0942 Parti di ricambio e accessori - CUTA0930303A: Strumento di seduta - CUTA0930203A: Set di strumenti di installazione - CUTA0930103B: Set di strumenti di estrazione - CUTA0931103A: Calibro - PLGA1030010A: Tappo Lee sovradimensionato Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A32 Fatti chiave sul prodotto: - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 10.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Caratteristiche / Specifiche tecniche - Tipo di prodotto: Tappo di installazione rapida (QIP®) - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 10.000 psi - Materiale del tappo: Alluminio 2024-T4 - Materiale della custodia: Alluminio 2024-T4 - Finitura del perno: Alodine Giallo secondo MIL-DTL-5541 & Cera - Finitura del tappo: Anodizzazione Verde secondo MIL-A-8625 Tipo IIB - Dimensioni disponibili: 0,093 a 0,187 pollici - Numero di parte: PLPA0930010A - Peso: 0,025 g
