Tappo conico PLBA0502604S

filettatoin acciaio inossidabilein alluminio

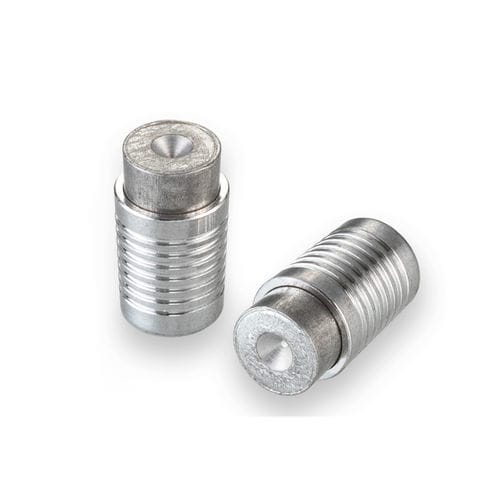

Questo tappo di espansione conico in alluminio preassemblato è progettato per sigillare i passaggi di fluidi in fusioni metalliche o plastiche, creando una tenuta ermetica senza l'uso di filettature, O-ring o sigillanti. Il suo design conico unico elimina la necessità di tolleranze di fabbricazione strette e consente ai progettisti di minimizzare lo spessore della parete richiesto attorno al tappo, anche per materiali di alloggiamento fragili. - Diametro del tappo: 5,11 mm - Diametro massimo del passaggio sigillabile: 4,50 mm - Pressione di scoppio: 483 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, acciaio inossidabile o acciaio Prestazioni generali - Pressione di scoppio*: 483 bar - Diametro massimo del passaggio sigillabile: 4,50 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 2,4 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, plastica, acciaio inossidabile e acciaio Materiali - Spina: Alluminio 6061 - Tappo: Alluminio 6061 Numeri di parte e specifiche - Numero di parte: PLBA0502604S - Peso: 0,30 g - Numero di disegno del foro di installazione: 1INST026531S Parti di ricambio e accessori - PLBT0570031S: Strumento di installazione Betaplug Serie 6000 5 mm - PLBT0570020S: Alesatore conico Betaplug Serie 6000 5 mm - Vista dimensionale: Disegni 2D e del foro di installazione disponibili (vedi immagini). - Procedura di installazione: Procedura di installazione dedicata e disegni degli strumenti disponibili (vedi documenti). - Involucro CAD: Modello disponibile (vedi sezione CAD). - Manuale: Manuale di MicroIdraulica Industriale per Soluzioni Automobilistiche e Industriali (vedi documenti). - Studi di caso: Disponibili per applicazioni automobilistiche (vedi sezione risorse). Specifiche tecniche - Diametro del tappo: 5,11 mm - Diametro massimo del passaggio sigillabile: 4,50 mm - Pressione di scoppio: 483 bar - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 2,4 kN - Materiale del tappo: Alluminio 6061 - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, plastica, acciaio inossidabile, acciaio - Numero di parte: PLBA0502604S - Peso: 0,30 g - Numero di disegno del foro di installazione: 1INST026531S - Numero di disegno dello strumento di installazione: PLBT0570031S - Numero di disegno dell'alesatore conico: PLBT0570020S
