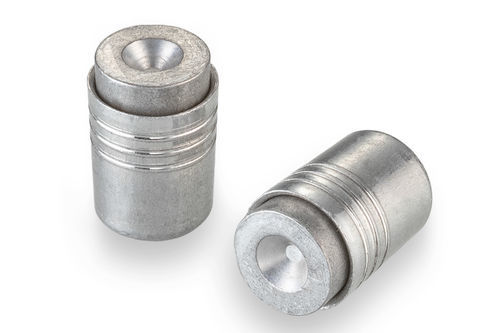

Tappo conico PLBA0602610S

filettatoin metalloin acciaio inossidabile

Questo tappo di espansione conico in alluminio preassemblato è progettato per sigillare i passaggi di fluidi nelle fusioni metalliche, creando una tenuta ermetica senza l'uso di filettature, O-ring o sigillanti. Il suo design conico unico elimina la necessità di tolleranze di fabbricazione strette e consente ai progettisti di ridurre al minimo lo spessore della parete attorno al tappo, anche per materiali di alloggiamento fragili. Il tappo preassemblato facilita un processo di installazione automatizzato o manuale affidabile. È ideale per applicazioni ad alto volume. - Diametro del tappo: 6,10 mm - Diametro massimo del passaggio sigillabile: 5,50 mm - Pressione nominale: 35 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, acciaio inossidabile o acciaio Prestazioni generali - Pressione nominale*: 35 bar - Diametro massimo del passaggio sigillabile: 5,50 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 4,9 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile e acciaio *La pressione nominale può essere superiore a seconda dei requisiti specifici dell'applicazione. Materiali - Spina: Alluminio 6061 - Tappo: Alluminio 6061 Numeri di parte e specifiche - Numero di parte: PLBA0602610S - Peso: 0,50 g - Numero di disegno del foro di installazione: 1INST089427S - Vista dimensionale: disegni 2D e del foro di installazione disponibili (vedi immagini). - Strumenti di installazione e produzione: Numero di disegno dello strumento di installazione: PLBT0670031S; Numero di disegno dell'alesatore conico: PLBT0670020S; Numero di disegno dell'alesatore conico, finitura grezza: PLBT0600014S - Involucro CAD: Modello 6 mm Short Betaplug disponibile. - Scheda tecnica e manuale disponibili (vedi documenti). Specifiche tecniche chiave: - Diametro del tappo: 6,10 mm - Diametro massimo del passaggio sigillabile: 5,50 mm - Pressione nominale: 35 bar - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 4,9 kN - Materiale del tappo: Alluminio 6061 - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile, acciaio - Numero di parte: PLBA0602610S - Peso: 0,50 g - Numero di disegno del foro di installazione: 1INST089427S
