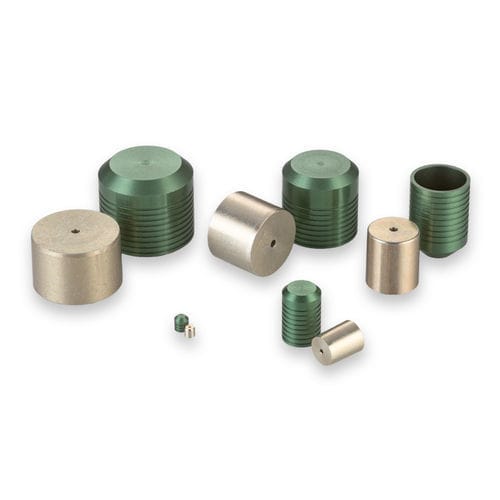

Tappo cilindrico PLGA series

filettatonon filettatoin alluminio

Questo membro della nostra famiglia classica di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,406 pollici - Diametro massimo del passaggio sigillabile: 0,375 pollici - Pressione di prova: 13.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: Corto 6, Lungo 8 - Classe 2: Corto 8, Lungo 10 - Classe 3: Corto 10, Lungo 13 Pressione di prova (psi x 1000) Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA4060010A: Corto, D Max. 0,4062, D Min. 0,4053, C Nom. 0,365, M Nom. 0,305, K Nom. 0,357, L Nom. 0,256, Peso 2g, A Min. 0,325, N Dia. Rif. 0,375, W Min. 0,125, Diametro di alesatura Classe 1: 0,4062 - 0,4087, Classe 2: 0,4062 - 0,4077, Classe 3: 0,4062 - 0,4067 - PLGA4061010A: Lungo, D Max. 0,4062, D Min. 0,4053, C Nom. 0,565, M Nom. 0,465, K Nom. 0,357, L Nom. 0,397, Peso 3g, A Min. 0,5, N Dia. Rif. 0,375, W Min. 0,125, Diametro di alesatura Classe 1: 0,4062 - 0,4087, Classe 2: 0,4062 - 0,4077, Classe 3: 0,4062 - 0,4067 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA4060303A: Set di strumenti di installazione - CUTA4060103B: Set di strumenti di estrazione - CUTA4061103A: Calibro - PLGA4160010A: Tappo Lee Sovradimensionato Corto - PLGA4161010A: Tappo Lee Sovradimensionato Lungo - Buste CAD: Modello corto di tappo Lee in alluminio 406, Modello lungo di tappo Lee in alluminio 406 - Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (vedi PDF nei documenti) - Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee (vedi PDF nei documenti) - Strumenti di installazione e produzione: CUTA4060103B: Set di strumenti di estrazione del tappo (vedi PDF nei documenti), CUTA4060303A: Strumento di installazione del tappo (vedi PDF nei documenti), CUTA4061103A: Calibro del tappo (vedi PDF nei documenti) Specifiche tecniche / Caratteristiche: - Diametro del tappo: 0,406 pollici - Diametro massimo del passaggio sigillabile: 0,375 pollici - Pressione di prova: 13.000 psi - Materiale del tappo: Alluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6) - Materiale del perno: Alluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6) - Finitura del perno: Alodine Giallo secondo MIL-DTL-5541 & Cera - Finitura del tappo: Anodizzazione Verde secondo MIL-A-8625 Tipo II B - Dimensioni disponibili: 0,093 a 0,656 pollici - Disponibile in versioni corta e lunga
