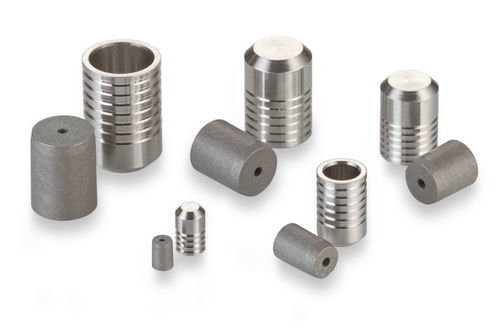

Tappo cilindrico PLGM0350020A

filettatoin acciaio inossidabile

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 3,50 mm - Diametro massimo del passaggio sigillabile: 2,7 mm - Pressione di prova: 137 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali: - Classe 1: 98 MPa - Classe 2: 113 MPa - Classe 3: 137 MPa Materiali: - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Viste dimensionali e dettagli del foro di installazione: Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche: - Numero di parte: PLGM0350020A - Dimensione: Corto - Peso: 0,24 g Procedura di installazione: - PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee (vedere documentazione) Strumenti di installazione e produzione: - CUTA1250203A: Strumento di installazione del tappo - CUTM0350103B: Set di strumenti di estrazione del tappo - CUTM0351103A: Calibro del tappo Parti di ricambio e accessori: - CUTA1250203A: Set di strumenti di installazione - CUTM0350103B: Set di strumenti di estrazione - CUTM0351103A: Calibro Specifiche dell'immagine: Vista dimensionale e dettagli del foro di installazione disponibili nella galleria di immagini. Specifiche tecniche chiave: - Diametro del tappo: 3,50 mm - Diametro massimo del passaggio sigillabile: 2,7 mm - Pressione di prova: 137 MPa (Classe 3) - Materiale del tappo: Acciaio inossidabile (416 CRES) - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Materiale del perno: 416 CRES - Finitura: Passivato e Cerato (Perno), Passivato (Tappo) - Numero di parte: PLGM0350020A - Peso: 0,24 g - Gamma di dimensioni: 2,5 a 8 mm
