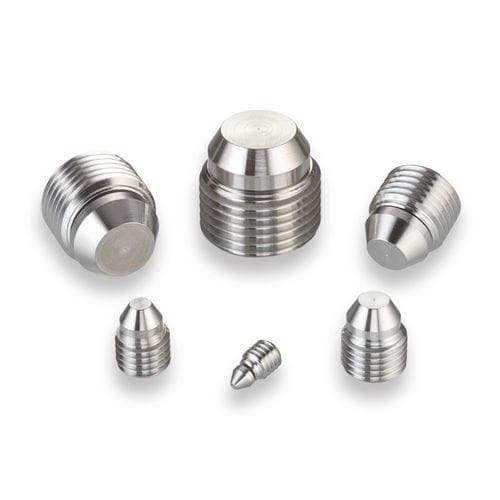

Tappo cilindrico PLAA3124020A

filettatoin acciaio inossidabilein alluminio

Questo tappo filettato è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Costruito interamente in lega di nichel-cobalto MP35N, questo tappo A.F.O. è conforme a NACE e offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. Questo tappo utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione. È sia rimovibile che riutilizzabile, fornendo un facile accesso ai passaggi sigillati. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,209 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio Prestazioni generali - Acciaio inossidabile: 56,000 psi - Alluminio: 26,000 psi - AISI 8630: 56,000 psi Materiali - Corpo filettato: MP35N (NACE MR0175 / ISO 15156) - Naso: MP35N (NACE MR0175 / ISO 15156) Numeri di parte e specifiche - Numero di parte: PLAA3124020A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Peso: 2,1 g - Filettatura B: 0,312 - 24 - C Rif.: 0,415 - G Hex: 0,156 Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA3120163A - Rotazione richiesta dello strumento: 150° +/- 30° - Coppia di coniatura (custodia in alluminio): 85 in-lbs - Coppia di installazione (custodia in alluminio): 75 in-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 180 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 90 in-lbs Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A58 Involucro CAD: Modello di tappo A.F.O. 312 MP35N (disponibile su richiesta) Procedura di installazione: PS 1013 H: Procedure di installazione per tappi A.F.O.® (disponibile su richiesta) Strumenti di installazione e produzione: Scarica CUTA3120163A: Strumento di coniatura per tappo (disponibile su richiesta) I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo (articolo disponibile online) Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee (risorsa video disponibile online) Specifiche tecniche: - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,209 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio - Numero di parte: PLAA3124020A - Peso: 2,1 g - Filettatura B: 0,312 - 24 - Numero di parte dello strumento di coniatura: CUTA3120163A - Rotazione richiesta dello strumento: 150° +/- 30° - Coppia di coniatura (custodia in alluminio): 85 in-lbs - Coppia di installazione (custodia in alluminio): 75 in-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 180 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 90 in-lbs
