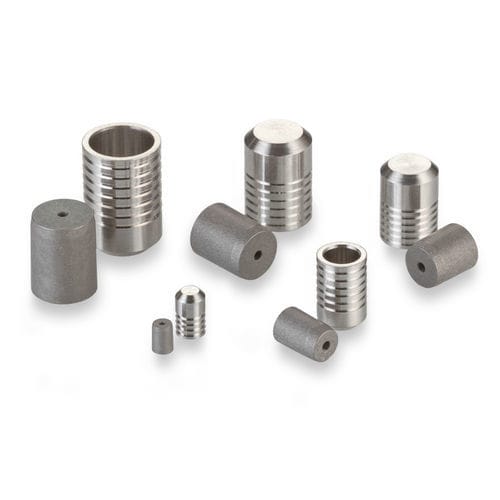

Tappo cilindrico 6,50

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee sono il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 6,50 mm - Diametro massimo del passaggio sigillabile: 5,7 mm - Pressione di prova: 172 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 69, Lungo 108 - Classe 2: Corto 83, Lungo 147 - Classe 3: Corto 98, Lungo 172 Numeri di parte e specifiche - PLGM0650020A: Corto, D Max. 6,5, D Min. 6,48, C Nom. 6,3, M Nom. 5,52, K Nom. 5,64, L Nom. 4,69, Peso 1,5 g, A Min. 6, N Dia. Rif. 5,7, W Min. 1,6 - PLGM0651020A: Lungo, D Max. 6,5, D Min. 6,48, C Nom. 9,4, M Nom. 8,62, K Nom. 5,64, L Nom. 7,49, Peso 2,3 g, A Min. 9,1, N Dia. Rif. 5,7, W Min. 1,6 Parti di ricambio e accessori - CUTA2500203A: Set di strumenti di installazione - CUTM0650103B: Set di strumenti di estrazione - CUTM0651103A: Calibro Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Documento tecnico/di riferimento: Manuale idraulico tecnico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A47 Procedura di installazione: Scarica PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Strumenti di installazione e produzione: Scarica CUTA2500203A: Strumento di installazione del tappo, Scarica CUTM0650103B: Set di strumenti di estrazione del tappo, Scarica CUTM0651103A: Calibro del tappo Buste CAD: Modello corto di tappo Lee metrico in acciaio inossidabile 6,50, Modello lungo di tappo Lee metrico in acciaio inossidabile 6,50 Risorsa: PS 203 Rev L - Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Specifiche tecniche: - Diametro del tappo: 6,50 mm - Diametro massimo del passaggio sigillabile: 5,7 mm - Pressione di prova: 172 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Dimensioni disponibili: 2,5 a 8 mm
