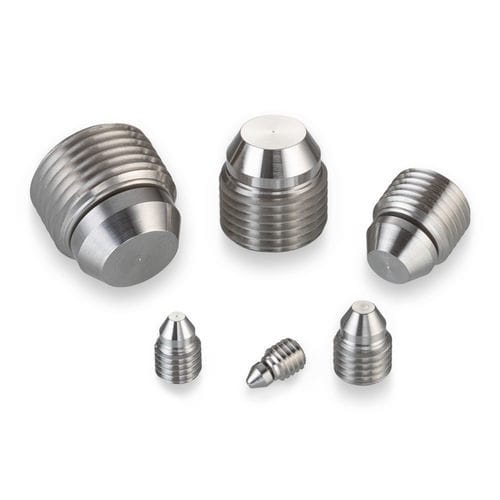

Tappo cilindrico PLAA1932010A

filettatoin acciaio inossidabilein alluminio

Questo tappo trattenuto da filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione ed è sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. I tappi A.F.O. presentano una guarnizione flottante unica che si autoallinea per consentire fori filettati che non sono perfettamente concentrici con il foro passante. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,190 pollici - Diametro massimo del passaggio sigillabile: 0,098 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Prestazioni generali - Acciaio inossidabile: 56,000 psi - Alluminio: 26,000 psi - AISI 8630: 56,000 psi Materiali - Corpo filettato: 303 CRES, QQ-S-763C e AMS 5640 Tipo I, Passivazione - Naso: 15-5 PH CRES, AMS 5659, Passivazione Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA1900163A - Rotazione richiesta dello strumento: 200° +/- 45° - Coppia di coniatura (custodia in alluminio): 10 in-lbs - Coppia di installazione (custodia in alluminio): 7 in-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 22 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 18 in-lbs Numeri di parte e specifiche - Numero di parte: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Filettatura B: 0,19 - 32 - C Rif.: 0,315 - G Hex: 0,094 Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A56 Procedura di installazione: PS 1013 H: Procedure di installazione per tappi A.F.O.® Strumenti di installazione e produzione: Scarica CUTA1900163A: Strumento di coniatura per tappi Involucro CAD: Modello di tappo A.F.O. in acciaio inossidabile 190 Risorsa: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Risorsa: Panoramica delle caratteristiche e dei vantaggi dei tappi di espansione Lee Risorsa: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche: - Diametro del tappo: 0,190 pollici - Diametro massimo del passaggio sigillabile: 0,098 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile - Materiale del corpo filettato: 303 CRES (QQ-S-763C e AMS 5640 Tipo I, Passivazione) - Materiale del naso: 15-5 PH CRES (AMS 5659, Passivazione) - Numero di parte dello strumento di coniatura: CUTA1900163A - Rotazione richiesta dello strumento: 200° +/- 45° - Coppia di coniatura (custodia in alluminio): 10 in-lbs - Coppia di installazione (custodia in alluminio): 7 in-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 22 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 18 in-lbs - Numero di parte: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Filettatura B: 0,19 - 32 - C Rif.: 0,315 - G Hex: 0,094
