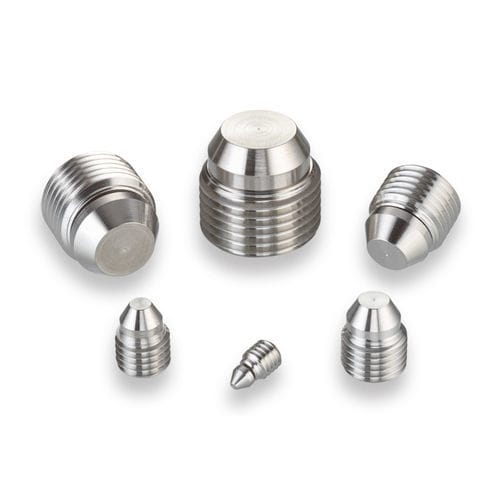

Tappo cilindrico 500 MP35N A.F.O.®

filettatoin acciaio inossidabilein alluminio

Questo tappo filettato è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Costruito interamente in lega di nichel-cobalto MP35N, questo tappo A.F.O. è conforme agli standard NACE e offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. Questo tappo utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione. È sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,500 pollici - Diametro massimo del passaggio sigillabile: 0,386 pollici - Pressione di prova: 54,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio Prestazioni generali - Acciaio inossidabile: 54,000 psi - Alluminio: 24,000 psi - AISI 8630: 54,000 psi Materiali - Corpo filettato: MP35N (NACE MR0175 / ISO 15156) - Naso: MP35N (NACE MR0175 / ISO 15156) Numeri di parte e specifiche - Numero di parte: PLAA5020020A - A Min.: 0,272 - A Max.: 0,386 - D Nom.: 0,15 - E* Min.: 0,55 - F Min.: 0,155 - Peso: 8,2 g - Filettatura B: 0,5 - 20 - C Rif.: 0,55 - G Hex: 0,25 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA5000163A - Rotazione richiesta dello strumento: 125° +/- 25° - Coppia di coniatura (Rif) (Custodia in alluminio): 25 ft-lbs - Coppia di installazione (Custodia in alluminio): 25 ft-lbs - Coppia di coniatura (Rif) (Custodia in acciaio/AISI 8630): 40 ft-lbs - Coppia di installazione (Custodia in acciaio/AISI 8630): 30 ft-lbs Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Fatti chiave sul prodotto - Diametro del tappo: 0,500 pollici - Diametro massimo del passaggio sigillabile: 0,386 pollici - Pressione di prova: 54,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio
