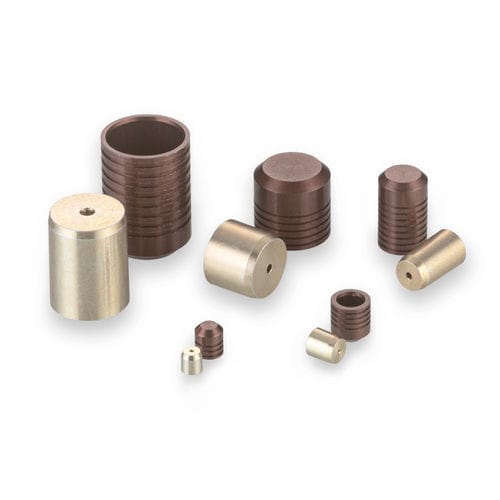

Tappo cilindrico PLGM0300010A

filettatonon filettatoin alluminio

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 millimetri. - Diametro del tappo: 3,00 mm - Diametro massimo del passaggio sigillabile: 2,2 mm - Pressione di prova: 88 MPa - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: 49 MPa - Classe 2: 69 MPa - Classe 3: 88 MPa Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Marrone secondo MIL-A-8625 Tipo II B Numeri di parte e specifiche - Numero di parte: PLGM0300010A - Dimensione: Corto - D Max.: 3 mm - D Min.: 2,98 mm - C Nom.: 3,2 mm - M Nom.: 2,65 mm - K Nom.: 2,26 mm - L Nom.: 2,27 mm - Peso: 0,06 g - A Min.: 3,1 mm - N Dia. Rif.: 2,2 mm - W Min.: 3,2 mm - Diametro di alesatura Classe 1: H10 * 3,00 - 3,06 - Diametro di alesatura Classe 2: H9 * 3,00 - 3,04 - Diametro di alesatura Classe 3: H7 * 3,00 - 3,01 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA0930203A - Set di strumenti di estrazione: CUTM0300103B - Calibro: CUTM0301103A Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A38 Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Strumenti di installazione e produzione: Scarica CUTA0930203A: Strumento di installazione del tappo, Scarica CUTM0300103B: Set di strumenti di estrazione del tappo, Scarica CUTM0301103A: Calibro del tappo Involucro CAD: Modello di tappo Lee metrico in alluminio 3,00 Risorsa: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee Specifiche tecniche: - Diametro del tappo: 3,00 mm - Diametro massimo del passaggio sigillabile: 2,2 mm - Pressione di prova: 88 MPa (Classe 3) - Materiale del tappo: Alluminio 2024-T4 o T351 - Materiale della custodia: Alluminio - Finitura: Alodine Giallo secondo MIL-DTL-5541 & Cera (Perno), Anodizzazione Marrone secondo MIL-A-8625 Tipo II B (Tappo) - Numero di parte: PLGM0300010A - Peso: 0,06 g
