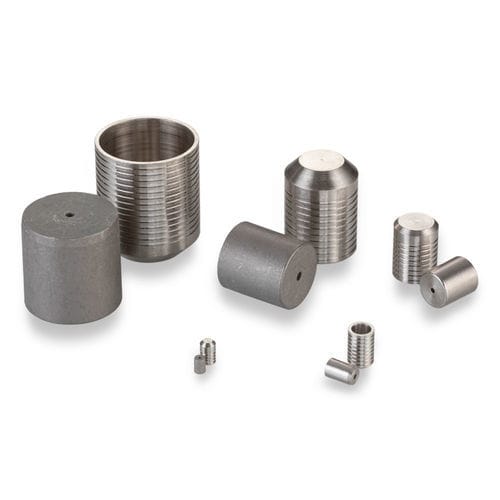

Tappo cilindrico PLGA3431400A

filettatoin lega di nickeldi formatura

Questo membro della nostra classica famiglia di tappi Lee è realizzato in Monel, una lega di nichel che offre un'eccezionale resistenza alla corrosione in una varietà di applicazioni. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,343 pollici - Diametro massimo del passaggio sigillabile: 0,312 pollici - Pressione di prova: 22.000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel Prestazioni generali - Pressione di prova (psi x 1000): Classe 1: 18, Classe 2: 20, Classe 3: 22 Materiali - Perno: R405 Monel, Specifica: QQ-N-281, Finitura: Cera - Tappo: R405 Monel, Specifica: QQ-N-281, Finitura: Nessuna Numeri di parte e specifiche - Numero di parte: PLGA3431400A, Dimensione: Lungo, D Max.: 0,3437, D Min.: 0,3428, C Nom.: 0,5, M Nom.: 0,41, K Nom.: 0,308, L Nom.: 0,335, Peso (g): 5,7, A Min.: 0,437, N Dia. Rif.: 0,312, W Min.: 0,063, Diametro di alesatura Classe 1: 0,3437 - 0,3462, Diametro di alesatura Classe 2: 0,3437 - 0,3452, Diametro di alesatura Classe 3: 0,3437 - 0,3442 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte: CUTA3430203A, Descrizione: Set di strumenti di installazione - Numero di parte: CUTA3430103B, Descrizione: Set di strumenti di estrazione - Numero di parte: CUTA3431103A, Descrizione: Calibro - Numero di parte: PLGA3531400A, Descrizione: Tappo Lee sovradimensionato lungo - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. - Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A36 - Involucro CAD: Modello lungo del tappo Lee Monel 343 Fatti chiave sul prodotto: - Diametro del tappo: 0,343 pollici - Diametro massimo del passaggio sigillabile: 0,312 pollici - Pressione di prova: 22.000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel Specifiche tecniche / Caratteristiche - Materiale: R405 Monel (Perno e Tappo) - Specifica: QQ-N-281 - Finitura: Cera (Perno), Nessuna (Tappo) - Pressione di prova: Fino a 22.000 psi (Classe 3) - Diametro del tappo: 0,343 pollici - Diametro massimo del passaggio sigillabile: 0,312 pollici - Dimensioni disponibili: 0,093 a 0,656 pollici
