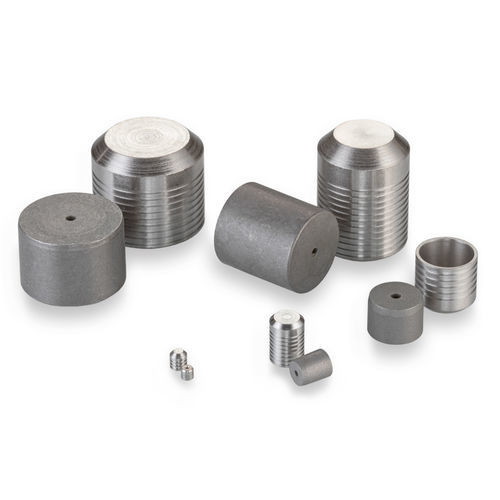

Tappo cilindrico PLGA series

filettatoin acciaio inossidabilein titanio

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,531 pollici - Diametro massimo del passaggio sigillabile: 0,500 pollici - Pressione di prova: 18.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali Pressione di prova (psi x 1000) - Classe 1: Corto 10, Lungo 14 - Classe 2: Corto 12, Lungo 16 - Classe 3: Corto 14, Lungo 18 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di Parte e Specifiche. Numeri di Parte e Specifiche - PLGA5310020A: Corto, D Max. 0,5312, D Min. 0,5303, C Nom. 0,52, M Nom. 0,46, K Nom. 0,494, L Nom. 0,375, Peso 13g, A Min. 0,486, N Dia. Rif. 0,5, W Min. 0,063, Diametro di alesatura Classe 1: 0,5312 - 0,5337, Classe 2: 0,5312 - 0,5327, Classe 3: 0,5312 - 0,5317 - PLGA5311020A: Lungo, D Max. 0,5312, D Min. 0,5303, C Nom. 0,68, M Nom. 0,59, K Nom. 0,495, L Nom. 0,522, Peso 17g, A Min. 0,625, N Dia. Rif. 0,5, W Min. 0,063, Diametro di alesatura Classe 1: 0,5312 - 0,5337, Classe 2: 0,5312 - 0,5327, Classe 3: 0,5312 - 0,5317 Parti di ricambio e accessori - CUTA5310203A: Set di strumenti di installazione - CUTA5310103B: Set di strumenti di estrazione - CUTA5311103A: Calibro - PLGA5410020A: Tappo Lee Sovradimensionato Corto - PLGA5411020A: Tappo Lee Sovradimensionato Lungo Fatti chiave sul prodotto: - Diametro del tappo: 0,531 pollici - Diametro massimo del passaggio sigillabile: 0,500 pollici - Pressione di prova: 18.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio
