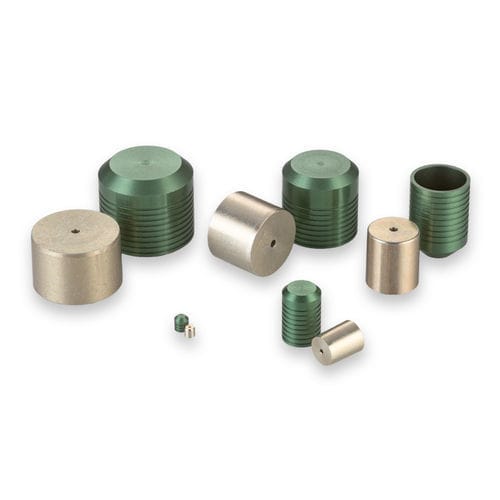

Tappo cilindrico PLGA series

filettatoin alluminiodi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano ad essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,187 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 15.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Corto: Classe 1: 8, Classe 2: 9, Classe 3: 10 - Lungo: Classe 1: 10, Classe 2: 13, Classe 3: 15 Pressione di prova (psi x 1000) Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA1870010A: Corto, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,16, M Nom.: 0,135, K Nom.: 0,154, L Nom.: 0,114, Peso (g): 0,19, A Min.: 0,152, N Dia. Rif.: 0,156, W Min.: 0,125, Diametro di alesatura Classe 1: 0,1875 - 0,19, Classe 2: 0,1875 - 0,189, Classe 3: 0,1875 - 0,188 - PLGA1871010A: Lungo, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Peso (g): 0,31, A Min.: 0,253, N Dia. Rif.: 0,156, W Min.: 0,125, Diametro di alesatura Classe 1: 0,1875 - 0,19, Classe 2: 0,1875 - 0,189, Classe 3: 0,1875 - 0,188 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA1870203A: Set di strumenti di installazione - CUTA1870103B: Set di strumenti di estrazione - CUTA1871103A: Calibro - PLGA1970010A: Tappo Lee Sovradimensionato Corto - PLGA1971010A: Tappo Lee Sovradimensionato Lungo Fatti chiave sul prodotto: - Diametro del tappo: 0,187 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 15.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Specifiche tecniche: - Materiale del perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Materiale del tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B
