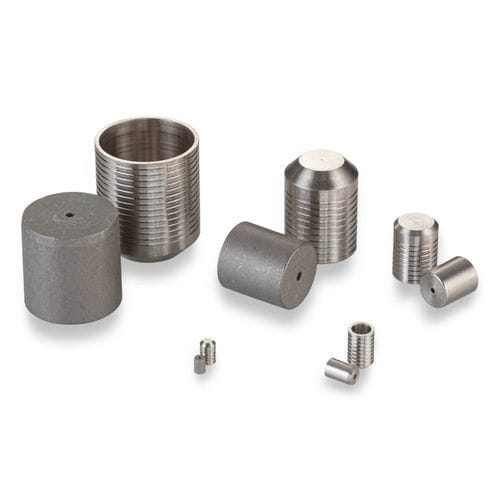

Tappo cilindrico PLGA4681400A

filettatoin lega di nickeldi formatura

Questo membro della nostra famiglia classica di Lee Plug è realizzato in Monel, una lega di nichel che offre un'eccezionale resistenza alla corrosione in una varietà di applicazioni. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,468 pollici - Diametro massimo del passaggio sigillabile: 0,437 pollici - Pressione di prova: 20.000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel Prestazioni generali - Pressione di prova (psi x 1000): Classe 1: 16, Classe 2: 18, Classe 3: 20 Materiali - Perno: R405 Monel, Specifica: QQ-N-281, Finitura: Cera - Tappo: R405 Monel, Specifica: QQ-N-281, Finitura: Nessuna Numeri di parte e specifiche - Numero di parte: PLGA4681400A, Dimensione: Lungo, D Max.: 0,4687, D Min.: 0,4678, C Nom.: 0,62, M Nom.: 0,53, K Nom.: 0,433, L Nom.: 0,46, Peso (g): 14, A Min.: 0,562, N Dia. Rif.: 0,437, W Min.: 0,063, Diametro di alesatura Classe 1: 0,4687 - 0,4712, Diametro di alesatura Classe 2: 0,4687 - 0,4702, Diametro di alesatura Classe 3: 0,4687 - 0,4692 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte: CUTA4680203A, Descrizione: Set di strumenti di installazione - Numero di parte: CUTA4680103B, Descrizione: Set di strumenti di estrazione - Numero di parte: CUTA4681103A, Descrizione: Calibro - Numero di parte: PLGA4781400A, Descrizione: Tappo Lee sovradimensionato lungo - Procedura di installazione: Vedi PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Plug (vedi documenti) - Strumenti di installazione e produzione: Scarica CUTA4680203A: Strumento di installazione del tappo, Scarica CUTA4680103B: Set di strumenti di estrazione del tappo, Scarica CUTA4681103A: Calibro del tappo (vedi documenti) Specifiche dell'immagine - Vista dimensionale e dettagli del foro di installazione disponibili (vedi immagini secondarie) Fatti chiave sul prodotto - Diametro del tappo: 0,468 pollici - Diametro massimo del passaggio sigillabile: 0,437 pollici - Pressione di prova: 20.000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel Specifiche / Caratteristiche tecniche - Famiglia di prodotti: Lee Plug - Materiale: R405 Monel (QQ-N-281) - Finitura: Cera (Perno), Nessuna (Tappo) - Pressione di prova: Fino a 20.000 psi (Classe 3) - Gamma di dimensioni: 0,093 a 0,656 pollici - Esempio di numero di parte: PLGA4681400A
