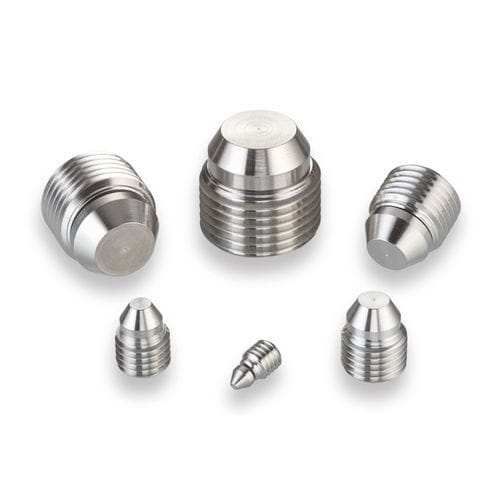

Tappo cilindrico PLAA3724020A

filettatoin acciaio inossidabilein alluminio

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Costruito interamente in lega di nichel-cobalto MP35N, questo tappo A.F.O. è conforme agli standard NACE e offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. Questo tappo utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione. È sia rimovibile che riutilizzabile, fornendo un facile accesso ai passaggi sigillati. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,375 pollici - Diametro massimo del passaggio sigillabile: 0,276 pollici - Pressione di prova: 54,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio Prestazioni generali - Acciaio inossidabile: 54,000 psi - Alluminio: 24,000 psi - AISI 8630: 54,000 psi Materiali - Corpo filettato: MP35N (NACE MR0175 / ISO 15156) - Naso: MP35N (NACE MR0175 / ISO 15156) Numeri di parte e specifiche - Numero di parte: PLAA3724020A - A Min.: 0,187 - A Max.: 0,276 - D Nom.: 0,129 - E* Min.: 0,454 - F Min.: 0,12 - Peso: 3,6 g - Filettatura B: 0,375 - 24 - C Rif.: 0,455 - G Hex: 0,187 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA3750163A - Rotazione richiesta dello strumento: 150° +/- 30° - Coppia di coniatura (rif) (custodia in alluminio): 125 in-lbs - Coppia di installazione (custodia in alluminio): 100 in-lbs - Coppia di coniatura (rif) (custodia in acciaio/AISI 8630): 275 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 220 in-lbs Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A58 Specifiche tecniche chiave: - Diametro del tappo: 0,375 pollici - Diametro massimo del passaggio sigillabile: 0,276 pollici - Pressione di prova: 54,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio - Numero di parte: PLAA3724020A - Peso: 3,6 g - Filettatura B: 0,375 - 24 - Numero di parte dello strumento di coniatura: CUTA3750163A
