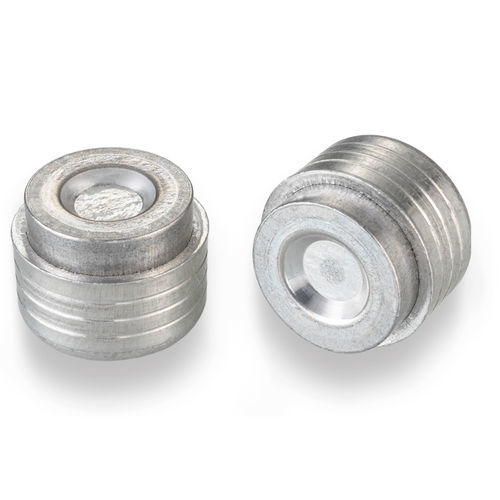

Tappo conico PLBA1304610S

filettatoin acciaio inossidabilein alluminio

Questo tappo di espansione conico in alluminio preassemblato è progettato per sigillare i passaggi di fluidi nelle fusioni metalliche, creando una tenuta ermetica senza l'uso di filettature, O-ring o sigillanti. Il suo design conico unico elimina la necessità di tolleranze di fabbricazione strette e consente ai progettisti di minimizzare lo spessore della parete attorno al tappo, anche per materiali di alloggiamento fragili. Il tappo preassemblato facilita un processo di installazione automatizzato o manuale affidabile. È ideale per applicazioni ad alto volume. - Diametro del tappo: 13,03 mm - Diametro massimo del passaggio sigillabile: 12,40 mm - Pressione nominale: 35 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, acciaio inossidabile o acciaio Prestazioni generali - Pressione nominale*: 35 bar - Diametro massimo del passaggio sigillabile: 12,4 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 6,2 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile e acciaio *La pressione nominale può essere superiore a seconda dei requisiti specifici dell'applicazione. Materiali - Spina: Alluminio 6061 - Tappo: Alluminio 6061 Numeri di parte e specifiche - NUMERO DI PARTE: PLBA1304610S - PESO: 2,1 g - NUMERO DI DISEGNO DEL FORO DI INSTALLAZIONE: 1INST002653S Parti di ricambio e accessori - NUMERO DI PARTE: PLBT0130901S, Strumento di installazione 13 mm Short Betaplug - NUMERO DI PARTE: PLBT1300012S, Alesatore conico 13 mm Short Betaplug - NUMERO DI PARTE: PLBT1300014S, Alesatore conico 13 mm Short Betaplug, finitura grezza - Vista dimensionale: Disegni 2D e del foro di installazione disponibili (vedi immagini). - Per ulteriori informazioni: Vedere il Manuale di MicroIdraulica Industriale delle Soluzioni Automobilistiche e Industriali Pagina A79-A80, A86-A88. Specifiche tecniche / Caratteristiche: - Diametro del tappo: 13,03 mm - Diametro massimo del passaggio sigillabile: 12,40 mm - Pressione nominale: 35 bar - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 6,2 kN - Materiale del tappo: Alluminio 6061 - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile, acciaio - Numero di parte: PLBA1304610S - Peso: 2,1 g - Numero di disegno del foro di installazione: 1INST002653S
