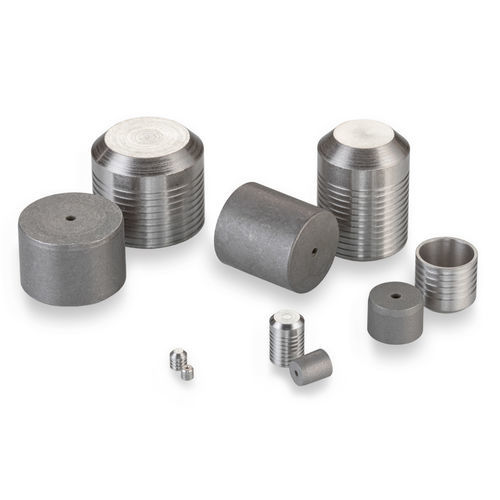

Tappo cilindrico PLGA series

filettatoin acciaio inossidabilein titanio

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di tenuta. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,281 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 12, Lungo 18 - Classe 2: Corto 14, Lungo 20 - Classe 3: Corto 16, Lungo 24 Pressione di prova (psi x 1000) Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGA3120020A: Corto, 0,3124 - 0,3149 - PLGA3121020A: Lungo, 0,3124 - 0,3149 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA3120203A: Set di strumenti di installazione - CUTA3120103B: Set di strumenti di estrazione - CUTA3121103A: Calibro - PLGA3220020A: Tappo Lee Sovradimensionato Corto - PLGA3221020A: Tappo Lee Sovradimensionato Lungo Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A28 (vedi documenti) Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee (vedi documenti) Strumenti di installazione e produzione: Scarica CUTA3120203A: Strumento di installazione del tappo (vedi documenti), Scarica CUTA3120103B: Set di strumenti di estrazione del tappo (vedi documenti), Scarica CUTA3121103A: Calibro del tappo (vedi documenti) Buste CAD: Modello lungo di tappo Lee in acciaio inossidabile 312, Modello corto di tappo Lee in acciaio inossidabile 312 (vedi risorse) Fatti chiave sul prodotto - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,281 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio
