Tappo cilindrico PLGM series
filettatoin alluminiodi formatura

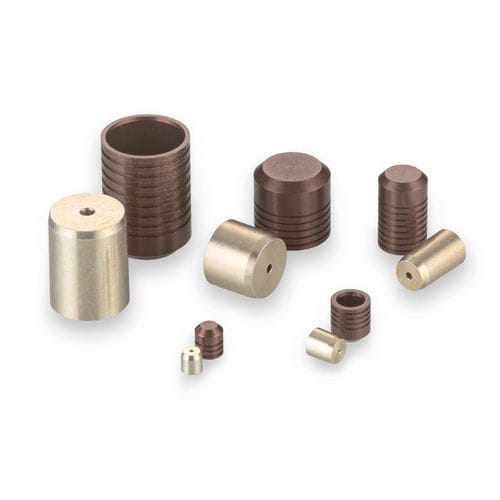

Tappo cilindrico - PLGM series - THE LEE COMPANY - filettato / in alluminio / di formatura
Tappo cilindrico - PLGM series - THE LEE COMPANY - filettato / in alluminio / di formatura
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di THE LEE COMPANY

Caratteristiche

Forma
cilindrico
Tipo
filettato
Materiale
in alluminio
Funzione
di espansione, di formatura
Applicazioni prodotto
per scatola
Diametro di passaggio

5 mm
(0,197 in)

Descrizione

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano ad essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di tenuta. Le dimensioni variano da 2,5 a 8 millimetri. - Diametro del tappo: 5,00 mm - Diametro massimo del passaggio sigillabile: 4,2 mm - Pressione di prova: 102 MPa - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: Corto 49, Lungo 69 - Classe 2: Corto 59, Lungo 88 - Classe 3: Corto 69, Lungo 102 Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Marrone secondo MIL-A-8625 Tipo II B Numeri di parte e specifiche - PLGM0500010A: Corto, D Max. 5, D Min. 4,98, C Nom. 4,98, M Nom. 4,22, K Nom. 4,08, L Nom. 3,72, Peso 0,25 g, A Min. 4,7, N Dia. Rif. 4,2, W Min. 3,2, Diametro di alesatura Classe 1 H10 * 5,00 - 5,06, Classe 2 H9 * 5,00 - 5,04, Classe 3 H7 * 5,00 - 5,01 - PLGM0501010A: Lungo, D Max. 5, D Min. 4,98, C Nom. 7,75, M Nom. 7,12, K Nom. 4,07, L Nom. 6,47, Peso 0,39 g, A Min. 7,6, N Dia. Rif. 4,2, W Min. 3,2, Diametro di alesatura Classe 1 H10 * 5,00 - 5,06, Classe 2 H9 * 5,00 - 5,04, Classe 3 H7 * 5,00 - 5,01 *Le tolleranze DIN 7154 rientrano nelle tolleranze di alesatura. Tutte le dimensioni sono in millimetri. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori: - CUTA1870203A: Set di strumenti di installazione - CUTM0500103B: Set di strumenti di estrazione - CUTM0501103A: Calibro Fatti chiave sul prodotto: - Diametro del tappo: 5,00 mm - Diametro massimo del passaggio sigillabile: 4,2 mm - Pressione di prova: 102 MPa - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio
