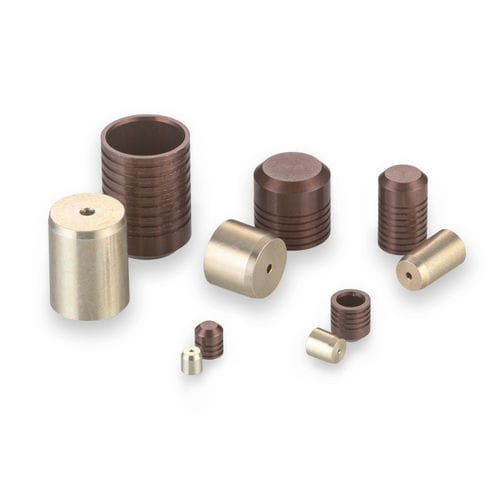

Tappo cilindrico PLGM0350010A

filettatoin alluminiodi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 millimetri. - Diametro del tappo: 3,50 mm - Diametro massimo del passaggio sigillabile: 2,7 mm - Pressione di prova: 88 MPa - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 1: 49 MPa - Classe 2: 59 MPa - Classe 3: 88 MPa Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Marrone secondo MIL-A-8625 Tipo II B Numeri di parte e specifiche - Numero di parte: PLGM0350010A - Dimensione: Corto - D Max.: 3,5 mm - D Min.: 3,48 mm - C Nom.: 3,66 mm - M Nom.: 3 mm - K Nom.: 2,56 mm - L Nom.: 2,66 mm - Peso: 0,09 g - A Min.: 3,4 mm - N Dia. Rif.: 2,7 mm - W Min.: 3,2 mm - Diametro di alesatura Classe 1: H10 * 3,50 - 3,56 - Diametro di alesatura Classe 2: H9 * 3,50 - 3,54 - Diametro di alesatura Classe 3: H7 * 3,50 - 3,51 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA1250203A - Set di strumenti di estrazione: CUTM0350103B - Calibro: CUTM0351103A Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Per ulteriori informazioni, consultare il Manuale Tecnico Idraulico delle Soluzioni Aerospaziali, Energetiche e Motorsport (Pagina A38). Busta CAD disponibile: Modello di Tappo Lee Metrico in Alluminio 3,50 Fatti chiave sul prodotto - Diametro del tappo: 3,50 mm - Diametro massimo del passaggio sigillabile: 2,7 mm - Pressione di prova: 88 MPa - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Caratteristiche / Specifiche tecniche - Famiglia di prodotti: Tappo Lee - Materiale: Alluminio 2024-T4 o T351 - Finitura: Alodine Giallo secondo MIL-DTL-5541 & Cera (Perno), Anodizzazione Marrone secondo MIL-A-8625 Tipo II B (Tappo) - Pressione di prova: Fino a 88 MPa (Classe 3) - Diametro del tappo: 3,50 mm - Diametro massimo del passaggio sigillabile: 2,7 mm - Peso: 0,09 g - Numero di parte: PLGM0350010A
