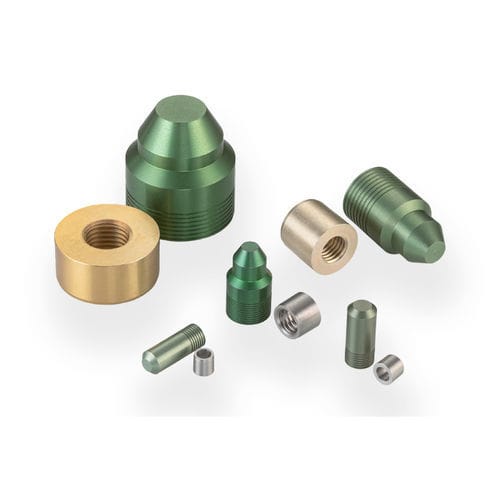

Tappo cilindrico PLRA4060010A

filettatoin alluminiodi supporto

Questo tappo R.F.O. è progettato per applicare forza radiale solo su un foro di installazione. Questo tappo può essere utilizzato per sigillare aperture in gusci sottili e materiali fragili. È progettato per adattarsi ai passaggi senza la necessità di una spalla di supporto e non c'è pressione verso il basso durante l'installazione. Il tappo R.F.O. viene installato utilizzando lo strumento di installazione idraulica di The Lee Company. Le dimensioni variano da 0,156 a 0,875 pollici. - Diametro del tappo: 0,406 pollici - Diametro massimo del passaggio sigillabile: 0,406 pollici - Pressione di prova: 3500 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Classe 2: Pressione di prova (psi x 1000): 2,5 - Classe 3: Pressione di prova (psi x 1000): 3,5 Materiali - Spina: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Numeri di parte e specifiche - Numero di parte: PLRA4060010A - D Max.: 0,4062 - D Min.: 0,4053 - C Nom.: 0,7 - M Nom.: 0,4 - MM Nom.: 0,55 - K Nom.: 0,357 - L Nom.: 0,256 - X: 0,216-28 - Y: 0,33 - Z: 0,190-32 - Peso (g): 2,4 - A Min.: 0,4 - B Min.: 0,1 - Diametro di alesatura Classe 2: 0,4062 - 0,4077 - Diametro di alesatura Classe 3: 0,4062 - 0,4067 Parti di ricambio e accessori - Numero di parte: CUTX0100000B, Descrizione: Strumento di installazione idraulica - Numero di parte: CUTA4065205A, Descrizione: Set di strumenti di installazione - Numero di parte: CUTA4066205B, Descrizione: Set di strumenti di estrazione - Numero di parte: PLRA4160010A, Descrizione: Tappo sovradimensionato R.F.O. Procedura di installazione: Vedere PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per i tappi di espansione Lee (vedere documenti) Strumenti di installazione e produzione: Strumento di installazione del tappo, Set di strumenti di estrazione del tappo, Strumento di installazione idraulica Lee R.F.O. Specifiche dell'immagine - Vista dimensionale e dettagli del foro di installazione disponibili (vedere immagini) Involucro CAD: Modello di tappo RFO in alluminio 406 (vedere risorse) Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A53 (vedere documenti) Fatti chiave sul prodotto - Diametro del tappo: 0,406 pollici - Diametro massimo del passaggio sigillabile: 0,406 pollici - Pressione di prova: 3500 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Caratteristiche / Specifiche tecniche - Tipo di prodotto: Tappo - Modello: Tappo in alluminio 406 R.F.O.® - Materiale: Alluminio 2024-T4 o T351 - Finitura: Alodine Giallo secondo MIL-DTL-5541 (Spina), Anodizzazione Verde secondo MIL-A-8625 Tipo II B (Tappo) - Pressione di prova: Fino a 3500 psi (Classe 3) - Diametro del tappo: 0,406 pollici - Diametro massimo del passaggio sigillabile: 0,406 pollici - Installazione: Richiesto strumento di installazione idraulica - Dimensioni disponibili: 0,156 a 0,875 pollici
