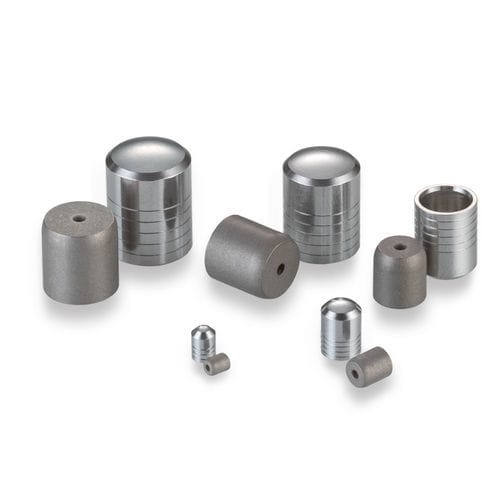

Tappo cilindrico PLHA2811241A

filettatoin acciaio inossidabilein composito

Questo membro della nostra classica famiglia di tappi Lee è progettato per sigillare passaggi in materiali ad alta resistenza e durezza come il titanio e l'inconel. La sua costruzione in materiale ad alta resistenza e geometria unica, insieme all'affidabilità comprovata del nostro principio di espansione Lee Plug, conferiscono a questo tappo una pressione di prova di 32.000 psi (221 MPa). Le dimensioni variano da 0,093 a 0,343 pollici. - Diametro del tappo: 0,281 pollici - Diametro massimo del passaggio sigillabile: 0,250 pollici - Pressione di prova: 32.000 psi - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio Prestazioni generali - Pressione di prova di 32.000 psi Materiali - Spina: 15-5 PH CRES, AMS 5659, Passivato & Cera - Tappo: 15-5 PH CRES, AMS 5659, Passivato/Composito di Cromo Numeri di parte e specifiche - Numero di parte: PLHA2811241A - D Max.: 0,2812 - D Min.: 0,2803 - C Nom.: 0,369 - M Nom.: 0,32 - K Nom.: 0,241 - L Nom.: 0,25 - Peso (g): 2,6 - A Min.: 0,34 - N Dia. Rif.: 0,25 - W Min.: 0,06 - Dia. di Ream: 0,2812 - 0,2822 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Set di strumenti di installazione: CUTA2810203A - Set di strumenti di estrazione: CUTA2810103B - Calibro: CUTA2811103A - Tappo Lee sovradimensionato: PLHA2911241A Fatti chiave sul prodotto - Diametro del tappo: 0,281 pollici - Diametro massimo del passaggio sigillabile: 0,250 pollici - Pressione di prova: 32.000 psi - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio Documenti tecnici/di riferimento - Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A65 Procedura di installazione - Scarica PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Strumenti di installazione e produzione - Scarica CUTA2810203A: Strumento di installazione del tappo - Scarica CUTA2810103B: Set di strumenti di estrazione del tappo - Scarica CUTA2811103A: Calibro del tappo Specifiche dell'immagine - Vista dimensionale - Dettagli del foro di installazione Caratteristiche / Specifiche tecniche - Prodotto: Tappo Lee ad alta resistenza 281 15-5PH - Diametro del tappo: 0,281 pollici - Diametro massimo del passaggio sigillabile: 0,250 pollici - Pressione di prova: 32.000 psi (221 MPa) - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio - Gamma di dimensioni: 0,093 a 0,343 pollici - Materiale della spina: 15-5 PH CRES (AMS 5659, Passivato & Cera) - Materiale del tappo: 15-5 PH CRES (AMS 5659, Passivato/Composito di Cromo) - Esempio di numero di parte: PLHA2811241A
