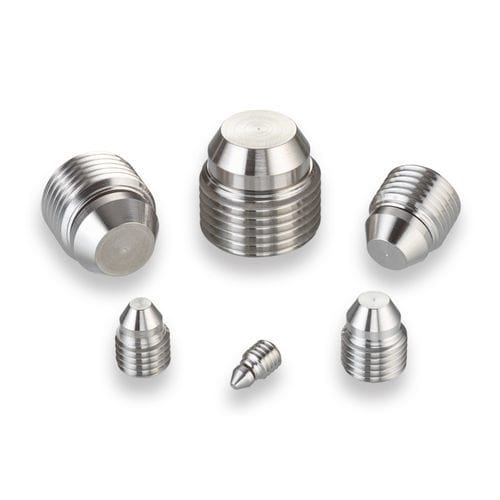

Tappo cilindrico PLAA2528020A

filettatoin metalloin acciaio inossidabile

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Costruito interamente in lega di nichel-cobalto MP35N, questo tappo A.F.O. è conforme a NACE e offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. Questo tappo utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione. È sia rimovibile che riutilizzabile, fornendo un facile accesso ai passaggi sigillati. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio Prestazioni generali - Acciaio inossidabile: 56,000 psi - Alluminio: 26,000 psi - AISI 8630: 56,000 psi Materiali - Corpo filettato: MP35N (NACE MR0175 / ISO 15156) - Naso: MP35N (NACE MR0175 / ISO 15156) Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA2500163A - Rotazione richiesta dello strumento: 175° +/- 35° - Coppia di coniatura (custodia in alluminio): 30 in-lbs - Coppia di installazione (custodia in alluminio): 25 in-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 71 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 55 in-lbs Numeri di parte e specifiche - Numero di parte: PLAA2528020A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Peso: 1,3 g - Filettatura B: 0,25 - 28 - C Rif.: 0,365 - G Hex: 0,125 *La dimensione (E) varierà con i cambiamenti della dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. - Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A58 - Vista dimensionale e dettagli del foro di installazione disponibili nelle specifiche dell'immagine - Procedura di installazione: PS 1013 H: Procedure di installazione per tappi A.F.O.® - Strumenti di installazione e produzione: Scarica CUTA2500163A: Strumento di coniatura per tappo - Involucro CAD: Modello di tappo A.F.O. 250 MP35N - Risorsa: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche - Articolo: I tappi A.F.O.® a doppia tenuta offrono funzioni di precarica e spurgo - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee Specifiche tecniche chiave: - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio - Rimovibile e riutilizzabile - Guarnizione metallo su metallo per alta pressione - Conforme a NACE - Resistente alla corrosione - Gamma di dimensioni: 0,19 a 0,75 pollici
