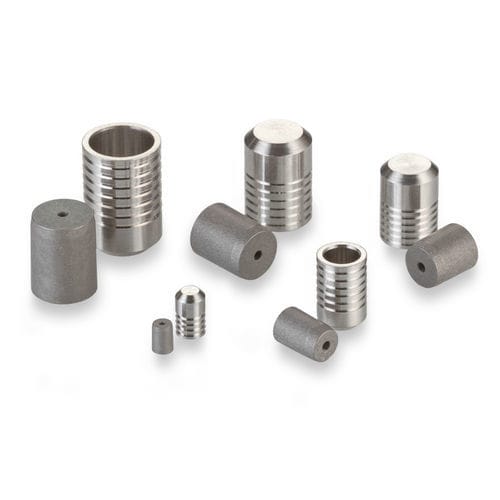

Tappo cilindrico PLGM0250020A

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 2,50 mm - Diametro massimo del passaggio sigillabile: 1,7 mm - Pressione di prova: 137 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Pressione di prova (MPa): - Classe 1: 98 - Classe 2: 113 - Classe 3: 137 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - Numero di parte: PLGM0250020A - Dimensione: Corto - Peso: 0,11 g - Diametro della alesatura: - Classe 1: H11 * 2,50 - 2,56 mm - Classe 2: H9 * 2,50 - 2,54 mm - Classe 3: H7 * 2,50 - 2,51 mm Parti di ricambio e accessori - Set di strumenti di installazione: CUTA0930203A - Set di strumenti di estrazione: CUTM0250103B - Calibro: CUTM0251103A Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A44 Busta CAD: Modello di tappo Lee metrico in acciaio inossidabile 2,50 Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche: - Diametro del tappo: 2,50 mm - Diametro massimo del passaggio sigillabile: 1,7 mm - Pressione di prova: 137 MPa (Classe 3) - Materiale del tappo: Acciaio inossidabile (416 CRES, QQ-S-763C, Rc 20-34, Passivato) - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Numero di parte: PLGM0250020A - Peso: 0,11 g - Dimensione: Corto - Diametro della alesatura: H11 * 2,50 - 2,56 mm (Classe 1), H9 * 2,50 - 2,54 mm (Classe 2), H7 * 2,50 - 2,51 mm (Classe 3)
