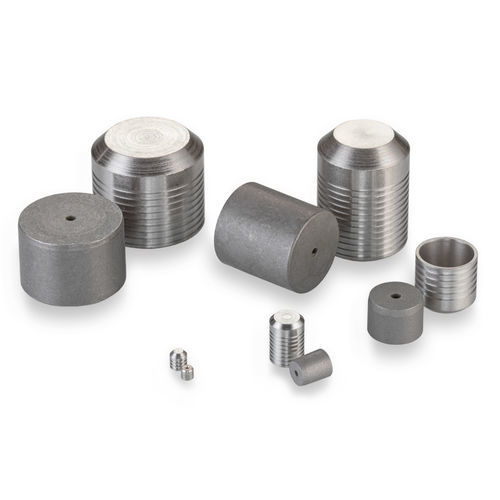

Tappo cilindrico PLGA series

filettatoin acciaio inossidabilein titanio

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,218 pollici - Diametro massimo del passaggio sigillabile: 0,187 pollici - Pressione di prova: 26.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali - Corto: Classe 1: 10, Classe 2: 12, Classe 3: 14 - Lungo: Classe 1: 16, Classe 2: 22, Classe 3: 26 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGA2180020A: Corto, D Max.: 0,2187, D Min.: 0,2178, C Nom.: 0,187, M Nom.: 0,167, K Nom.: 0,179, L Nom.: 0,145, Peso: 0,83g - PLGA2181020A: Lungo, D Max.: 0,2187, D Min.: 0,2178, C Nom.: 0,307, M Nom.: 0,277, K Nom.: 0,181, L Nom.: 0,218, Peso: 1,4g Parti di ricambio e accessori - CUTA2180203A: Set di strumenti di installazione - CUTA2180103B: Set di strumenti di estrazione - CUTA2181103A: Calibro - PLGA2280020A: Tappo Lee sovradimensionato corto - PLGA2281020A: Tappo Lee sovradimensionato lungo Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A27 Buste CAD disponibili per modelli corti e lunghi Strumenti di installazione e produzione: Strumento di installazione del tappo, Set di strumenti di estrazione del tappo, Calibro del tappo Fatti chiave sul prodotto - Diametro del tappo: 0,218 pollici - Diametro massimo del passaggio sigillabile: 0,187 pollici - Pressione di prova: 26.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio
