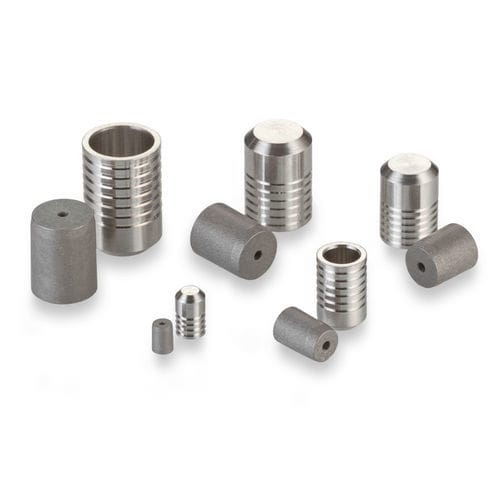

Tappo cilindrico PLGM0300020A

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 3,00 mm - Diametro massimo del passaggio sigillabile: 2,2 mm - Pressione di prova: 137 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Pressione di prova (MPa): - Classe 1: 98 - Classe 2: 113 - Classe 3: 137 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - Numero di parte: PLGM0300020A - Dimensione: Corto - D Max.: 3 - D Min.: 2,98 - C Nom.: 3,2 - M Nom.: 2,65 - K Nom.: 2,24 - L Nom.: 2,27 - Peso: 0,16 g - A Min.: 3,1 - N Dia. Rif.: 2,2 - W Min.: 1,6 - Diametro di alesatura Classe 1: H10 * 3,00 - 3,06 - Diametro di alesatura Classe 2: H9 * 3,00 - 3,04 - Diametro di alesatura Classe 3: H7 * 3,00 - 3,01 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA0930203A - Set di strumenti di estrazione: CUTM0300103B - Calibro: CUTM0301103A Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A44 Involucro CAD: Modello di tappo metrico Lee in acciaio inossidabile 3,00 Panoramica delle caratteristiche e dei vantaggi dei tappi di espansione Lee I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche chiave - Diametro del tappo: 3,00 mm - Diametro massimo del passaggio sigillabile: 2,2 mm - Pressione di prova: 137 MPa (Classe 3) - Materiale del tappo: Acciaio inossidabile (416 CRES) - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Numero di parte: PLGM0300020A - Peso: 0,16 g - Diametro di alesatura (Classe 1): H10 * 3,00 - 3,06 mm - Diametro di alesatura (Classe 2): H9 * 3,00 - 3,04 mm - Diametro di alesatura (Classe 3): H7 * 3,00 - 3,01 mm
