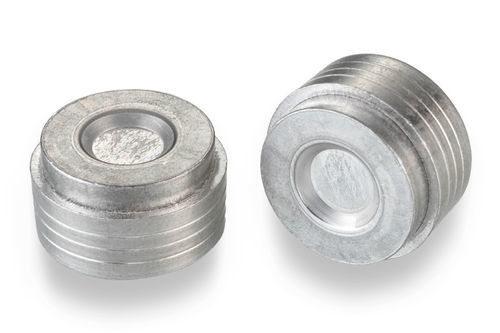

Tappo conico PLBA1604610S

filettatonon filettatoin acciaio inossidabile

Questo tappo di espansione conico in alluminio preassemblato è progettato per sigillare i passaggi dei fluidi nelle fusioni metalliche, creando una tenuta ermetica senza l'uso di filettature, O-ring o sigillanti. Il suo design conico unico elimina la necessità di tolleranze di fabbricazione strette e consente ai progettisti di minimizzare lo spessore della parete attorno al tappo, anche per materiali di alloggiamento fragili. Il tappo preassemblato facilita un processo di installazione automatizzato o manuale affidabile. È ideale per applicazioni ad alto volume. - Diametro del tappo: 16,08 mm - Diametro massimo del passaggio sigillabile: 15,39 mm - Pressione nominale: 35 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, acciaio inossidabile o acciaio Prestazioni generali - Pressione nominale: 35 bar - Diametro massimo del passaggio sigillabile: 15,39 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 6,5 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile e acciaio Materiali - Spina: Alluminio 6061 - Tappo: Alluminio 6061 Numeri di parte e specifiche - Numero di parte: PLBA1604610S - Peso: 3,3 g - Numero di disegno del foro di installazione: 1INST002581S Parti di ricambio e accessori - PLBT0160901S: Strumento di installazione per tappo 16 mm Short Betaplug - PLBT1600012S: Alesatore conico per tappo 16 mm Short Betaplug - PLBT1600014S: Alesatore conico per tappo 16 mm Short Betaplug, finitura grezza Vista dimensionale Questa immagine è solo di riferimento. Tutte le dimensioni sono in millimetri. *Lunghezza totale prima dell'installazione Dettagli del foro di installazione Numero di disegno del foro di installazione: 1INST002581S Questa immagine è solo di riferimento. Tutte le dimensioni sono in millimetri. *Profondità del foro conico dalla profondità di 16,23 mm di diametro minimo. Fatti chiave sul prodotto: - Diametro del tappo: 16,08 mm - Diametro massimo del passaggio sigillabile: 15,39 mm - Pressione nominale: 35 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, acciaio inossidabile o acciaio Specifiche tecniche / Caratteristiche: - Pressione nominale: 35 bar (può essere più alta a seconda dell'applicazione) - Diametro massimo del passaggio sigillabile: 15,39 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 6,5 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, acciaio inossidabile e acciaio - Materiale della spina: Alluminio 6061 - Materiale del tappo: Alluminio 6061 - Numero di parte: PLBA1604610S - Peso: 3,3 g - Numero di disegno del foro di installazione: 1INST002581S - Parti di ricambio: PLBT0160901S (Strumento di installazione), PLBT1600012S (Alesatore conico), PLBT1600014S (Alesatore conico, finitura grezza)
