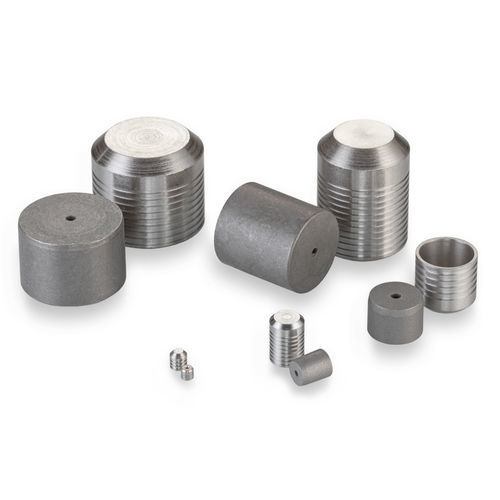

Tappo cilindrico PLGA series

filettatonon filettatoin acciaio inossidabile

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,125 pollici - Diametro massimo del passaggio sigillabile: 0,093 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 14, Lungo 18 - Classe 2: Corto 16, Lungo 20 - Classe 3: Corto 20, Lungo 24 Pressione di prova (psi x 1000) Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA1250020A: Corto, D Max. 0,125, D Min. 0,1241, C Nom. 0,128, M Nom. 0,108, K Nom. 0,095, L Nom. 0,086, Peso 0,17g, A Min. 0,125, N Dia. Rif. 0,093, W Min. 0,063, Diametro di alesatura Classe 1: 0,125 - 0,1275, Classe 2: 0,125 - 0,1265, Classe 3: 0,125 - 0,1255 - PLGA1251020A: Lungo, D Max. 0,125, D Min. 0,1241, C Nom. 0,193, M Nom. 0,173, K Nom. 0,095, L Nom. 0,125, Peso 0,26g, A Min. 0,195, N Dia. Rif. 0,093, W Min. 0,063, Diametro di alesatura Classe 1: 0,125 - 0,1275, Classe 2: 0,125 - 0,1265, Classe 3: 0,125 - 0,1255 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA1250203A: Set di strumenti di installazione - CUTA1250103B: Set di strumenti di estrazione - CUTA1251103A: Calibro - PLGA1350020A: Tappo Lee sovradimensionato corto - PLGA1351020A: Tappo Lee sovradimensionato lungo - Buste CAD: Modello corto di tappo Lee in acciaio inossidabile 125, Modello lungo di tappo Lee in acciaio inossidabile 125 Fatti chiave sul prodotto: - Diametro del tappo: 0,125 pollici - Diametro massimo del passaggio sigillabile: 0,093 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Specifiche: - Materiale del perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Materiale del tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato
