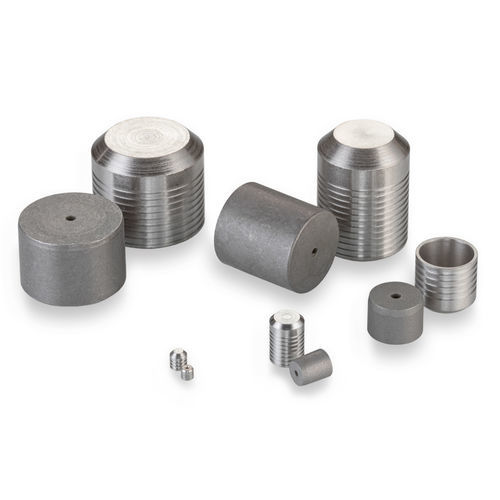

Tappo cilindrico PLGA series

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali Pressione di prova (psi x 1000) - Corto: Classe 1: 10, Classe 2: 13, Classe 3: 15 - Lungo: Classe 1: 18, Classe 2: 20, Classe 3: 24 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGA0930020A: Corto, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,098, M Nom.: 0,078, K Nom.: 0,069, L Nom.: 0,062, Peso: 0,07g - PLGA0931020A: Lungo, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,143, M Nom.: 0,123, K Nom.: 0,069, L Nom.: 0,095, Peso: 0,11g Parti di ricambio e accessori - CUTA0930203A: Set di strumenti di installazione - CUTA0930103B: Set di strumenti di estrazione - CUTA0931103A: Calibro - PLGA1030020A: Tappo Lee Sovradimensionato Corto - PLGA1031020A: Tappo Lee Sovradimensionato Lungo Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Per ulteriori informazioni: Manuale Tecnico Idraulico di Soluzioni Aerospaziali, Energetiche e Motorsport Pagina A25 Involucri CAD: Modello Corto di Tappo Lee in Acciaio Inossidabile 093, Modello Lungo di Tappo Lee in Acciaio Inossidabile 093 (link per il download disponibili sul sito) Specifiche tecniche chiave: - Diametro del tappo: 0,093 pollici - Diametro massimo del passaggio sigillabile: 0,062 pollici - Pressione di prova: 24.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio - Materiale del perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Materiale del tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato - Dimensioni disponibili: 0,093 a 0,656 pollici
