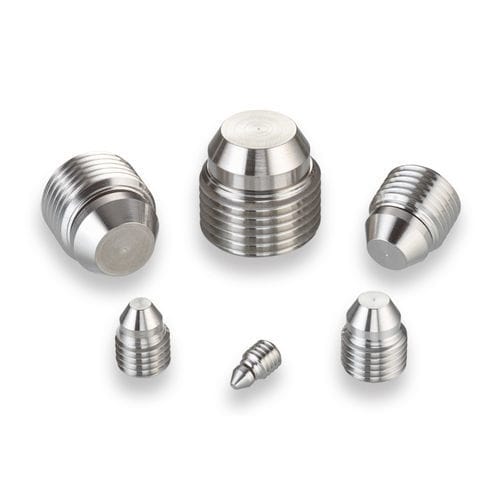

Tappo cilindrico PLAA1932020A

filettatoin acciaio inossidabilein alluminio

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Costruito interamente in lega di nichel-cobalto MP35N, questo tappo A.F.O. è conforme agli standard NACE e offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. Questo tappo utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione. È sia rimovibile che riutilizzabile, fornendo un facile accesso ai passaggi sigillati. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,190 pollici - Diametro massimo del passaggio sigillabile: 0,098 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio Prestazioni generali - Acciaio inossidabile: 56,000 psi - Alluminio: 26,000 psi - AISI 8630: 56,000 psi Materiali - Corpo filettato: MP35N (NACE MR0175 / ISO 15156) - Naso: MP35N (NACE MR0175 / ISO 15156) Numeri di parte e specifiche - Numero di parte: PLAA1932020A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Filettatura B: 0,19 - 32 - C Rif.: 0,315 - G Hex: 0,094 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA1900163A - Rotazione richiesta dello strumento: 200° +/- 45° - Coppia di coniatura (rif) (custodia in alluminio): 10 in-lbs - Coppia di installazione (custodia in alluminio): 7 in-lbs - Coppia di coniatura (rif) (custodia in acciaio/AISI 8630): 22 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 18 in-lbs Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A58 Caratteristiche tecniche / Specifiche: - Tipo di prodotto: Tappo - Modello: Tappo A.F.O.® MP35N 190 - Diametro del tappo: 0,190 pollici - Diametro massimo del passaggio sigillabile: 0,098 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, Monel, MP35N o Titanio - Rimovibile e riutilizzabile - Guarnizione metallo su metallo - Conforme NACE - Resistente alla corrosione - Gamma di dimensioni: 0,19 a 0,75 pollici
