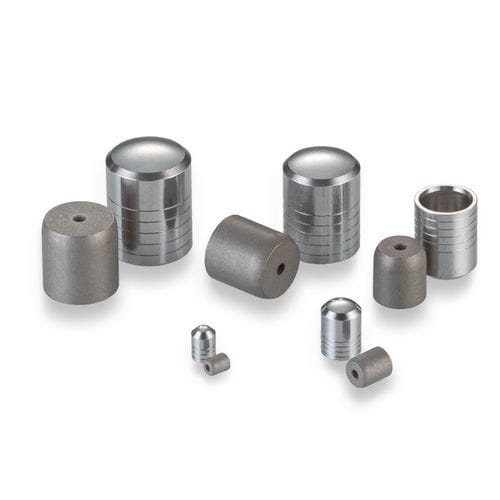

Tappo filettato PLHA2501241A

in acciaio inossidabilein compositoin titanio

Questo membro della nostra classica famiglia di tappi Lee è progettato per sigillare passaggi in materiali ad alta resistenza e durezza come il titanio e l'inconel. La sua costruzione in materiale ad alta resistenza e geometria unica, insieme all'affidabilità comprovata del nostro principio di espansione Lee Plug, conferiscono a questo tappo una pressione di prova di 32.000 psi (221 MPa). Le dimensioni variano da 0,093 a 0,343 pollici. - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 32.000 psi - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio Prestazioni generali - Pressione di prova di 32.000 psi Materiali - Spina: 15-5 PH CRES, AMS 5659, Passivato & Cera - Tappo: 15-5 PH CRES, AMS 5659, Passivato/Composito di cromo Numeri di parte e specifiche - Numero di parte: PLHA2501241A - D Max.: 0,25 - D Min.: 0,2491 - C Nom.: 0,331 - M Nom.: 0,285 - K Nom.: 0,211 - L Nom.: 0,222 - Peso: 1,8 g - A Min.: 0,305 - N Dia. Ref.: 0,218 - W Min.: 0,06 - Diametro di alesatura: 0,25 - 0,251 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA2500203A - Set di strumenti di estrazione: CUTA2500103B - Calibro: CUTA2501103A - Tappo Lee sovradimensionato: PLHA2601241A Specifiche dell'immagine - Vista dimensionale e dettagli del foro di installazione disponibili come immagini. Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A65 (vedi documenti) Caratteristiche tecniche chiave / Specifiche: - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 32.000 psi (221 MPa) - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio - Numero di parte: PLHA2501241A - Peso: 1,8 g - Specifica del materiale: AMS 5659 - Finitura: Passivato & Cera / Passivato/Composito di cromo
