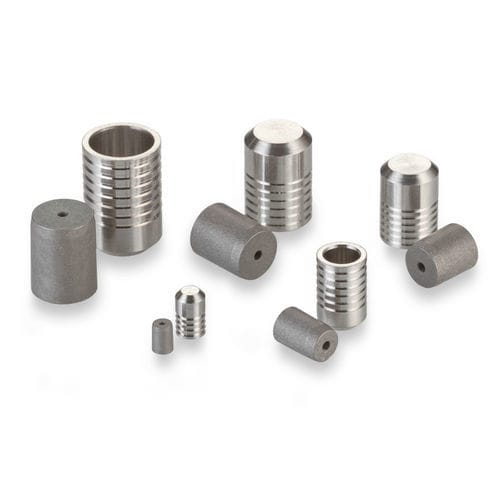

Tappo cilindrico PLGM series

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di tenuta. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 6,00 mm - Diametro massimo del passaggio sigillabile: 5,2 mm - Pressione di prova: 177 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 69, Lungo 108 - Classe 2: Corto 83, Lungo 147 - Classe 3: Corto 98, Lungo 177 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGM0600020A: Corto, D Max. 6, D Min. 5,98, C Nom. 5,77, M Nom. 5,01, K Nom. 5,14, L Nom. 4,28, Peso 1,2 g, A Min. 5,5, N Dia. Rif. 5,2, W Min. 1,6 - PLGM0601020A: Lungo, D Max. 6, D Min. 5,98, C Nom. 8,84, M Nom. 8,11, K Nom. 5,14, L Nom. 7,24, Peso 1,8 g, A Min. 8,6, N Dia. Rif. 5,2, W Min. 1,6 Parti di ricambio e accessori - CUTA2180203A: Set di strumenti di installazione - CUTM0600103B: Set di strumenti di estrazione - CUTM0601103A: Calibro Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Buste CAD: Modello corto di tappo Lee metrico in acciaio inossidabile 6,00, Modello lungo di tappo Lee metrico in acciaio inossidabile 6,00 Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (Pagina A47) Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche / Caratteristiche: - Diametro del tappo: 6,00 mm - Diametro massimo del passaggio sigillabile: 5,2 mm - Pressione di prova: 177 MPa - Materiale del tappo: Acciaio inossidabile (416 CRES, QQ-S-763C, Rc 20-34, Passivato) - Materiale del perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Dimensioni disponibili: 2,5 a 8 mm - Versioni corte e lunghe disponibili (vedi tabella per le dimensioni)
