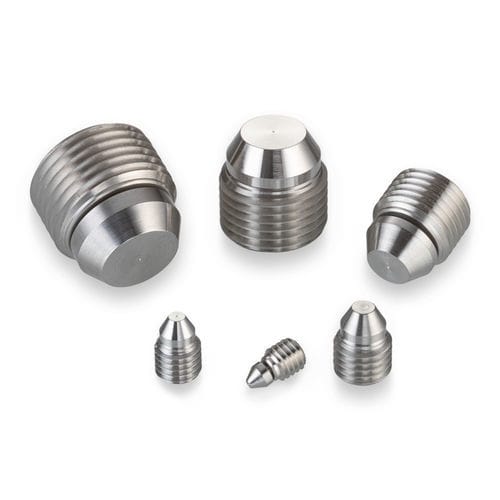

Tappo cilindrico PLAA3724010A

filettatoin acciaio inossidabilein alluminio

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione ed è sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. I tappi A.F.O. presentano una guarnizione flottante unica che si autoallinea per consentire fori filettati che non sono perfettamente concentrici con il foro passante. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,375 pollici - Diametro massimo del passaggio sigillabile: 0,276 pollici - Pressione di prova: 54,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Prestazioni generali - Acciaio inossidabile: 54,000 psi - Alluminio: 24,000 psi - AISI 8630: 54,000 psi Materiali - Corpo filettato: 303 CRES, QQ-S-763C e AMS 5640 Tipo I, Passivazione - Naso: 15-5 PH CRES, AMS 5659, Passivazione Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLAA3724010A - A Min.: 0,187 - A Max.: 0,276 - D Nom.: 0,129 - E* Min.: 0,454 - F Min.: 0,12 - Peso: 3,6 g - Filettatura B: 0,375 - 24 - C Rif.: 0,455 - G Hex: 0,187 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA3750163A - Rotazione richiesta dello strumento: 150° +/- 30° - Coppia di coniatura (Rif) (custodia in alluminio): 125 in-lbs - Coppia di installazione (custodia in alluminio): 100 in-lbs - Coppia di coniatura (Rif) (custodia in acciaio/AISI 8630): 275 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 220 in-lbs - Involucro CAD: Modello di tappo A.F.O. in acciaio inossidabile 375 (disponibile su richiesta) - Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (vedi PDF nei documenti) - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee (vedi link video) Specifiche tecniche - Tipo di prodotto: Tappo a filettatura - Tipo di guarnizione: Metallo su metallo - Rimovibile/Riutilizzabile: Sì - Guarnizione flottante autoallineante: Sì - Gamma di dimensioni: 0,19 a 0,75 pollici - Pressione di prova (acciaio inossidabile): 54,000 psi - Materiale del tappo: 303 CRES, 15-5 PH CRES - Materiale della custodia: Alluminio o acciaio inossidabile - Finitura: Passivazione - Esempio di numero di parte: PLAA3724010A - Peso: 3,6 g - Filettatura: 0,375 - 24
