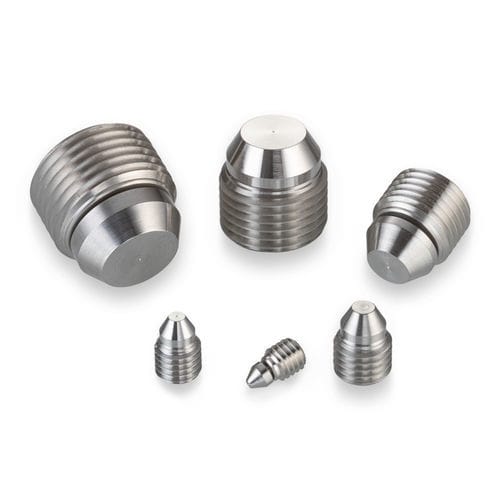

Tappo cilindrico PLAA3124010A

filettatoin acciaio inossidabilein alluminio

Questo tappo trattenuto da filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione ed è sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. I tappi A.F.O. presentano una guarnizione flottante unica che si autoallinea per consentire fori filettati che non sono perfettamente concentrici con il foro passante. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,209 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Prestazioni generali - Pressione di prova (psi x 1000): Acciaio inossidabile: 56, Alluminio: 26, AISI 8630: 56 Materiali - Corpo filettato: 303 CRES, Specifica: QQ-S-763C e AMS 5640 Tipo I, Finitura: Passivazione - Naso: 15-5 PH CRES, Specifica: AMS 5659, Finitura: Passivazione Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLAA3124010A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Peso (g): 2,1 - Filettatura B: 0,312 - 24 - C Rif.: 0,415 - G Hex: 0,156 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA3120163A - Rotazione richiesta dello strumento: 150° +/- 30° - Coppia di coniatura (Rif) (custodia in alluminio): 85 in-lbs - Coppia di installazione (custodia in alluminio): 75 in-lbs - Coppia di coniatura (Rif) (custodia in acciaio/AISI 8630): 180 in-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 90 in-lbs - Involucro CAD: Modello di tappo A.F.O. in acciaio inossidabile 312 (disponibile su richiesta) - Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (vedi PDF nei documenti) - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee (vedi link video) - Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche chiave: - Diametro del tappo: 0,312 pollici - Diametro massimo del passaggio sigillabile: 0,209 pollici - Pressione di prova: 56,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile - Materiale del corpo filettato: 303 CRES - Materiale del naso: 15-5 PH CRES - Filettatura: 0,312 - 24 - Peso: 2,1 g
