Tappo conico PLBA0602604S

filettatoin acciaio inossidabilein plastica

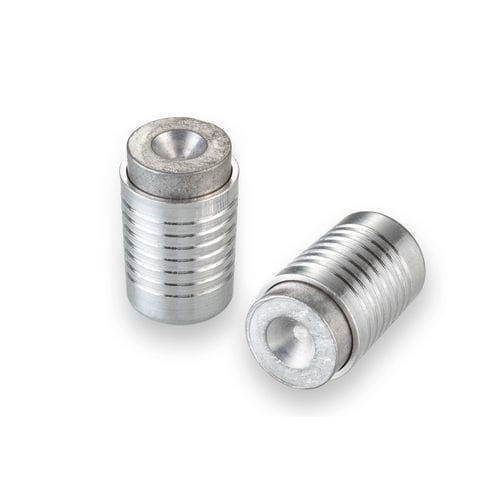

Questo tappo di espansione conico in alluminio preassemblato è progettato per sigillare i passaggi di fluidi in fusioni di metallo o plastica, creando una tenuta ermetica senza l'uso di filettature, O-ring o sigillanti. Il suo design conico unico elimina la necessità di tolleranze di fabbricazione strette e consente ai progettisti di minimizzare lo spessore della parete richiesto attorno al tappo, anche per materiali di alloggiamento fragili. - Diametro del tappo: 6,12 mm - Diametro massimo del passaggio sigillabile: 5,50 mm - Pressione di scoppio: 483 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, plastica, acciaio inossidabile o acciaio Prestazioni generali - Pressione di scoppio*: 483 bar - Diametro massimo del passaggio sigillabile: 5,50 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 2,6 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, plastica, acciaio inossidabile e acciaio *Pressione di scoppio tipica per alluminio pressofuso A380. Materiali - Spina: Alluminio 6061 - Tappo: Alluminio 6061 Numeri di parte e specifiche - Numero di parte: PLBA0602604S - Peso: 0,52 g - Numero di disegno del foro di installazione: 1INST026535S Parti di ricambio e accessori - Numero di parte: PLBT0670031S - Descrizione: Strumento di installazione 6 mm Serie 6000 Betaplug - Numero di parte: PLBT0670020S - Descrizione: Alesatore conico 6 mm Serie 6000 Betaplug - Procedura di installazione: Procedura di installazione 6 mm Serie 6000 Betaplug (vedi documentazione) - Numero di disegno dello strumento di installazione: PLBT0670031S - Numero di disegno dell'alesatore conico: PLBT0670020S Vista dimensionale: Disegni 2D e del foro di installazione disponibili (vedi immagini) - Involucro CAD: Modello 6 mm Serie 6000 Betaplug (vedi documentazione) Fatti chiave sul prodotto: - Diametro del tappo: 6,12 mm - Diametro massimo del passaggio sigillabile: 5,50 mm - Pressione di scoppio: 483 bar - Materiale del tappo: Alluminio - Materiale dell'alloggiamento: Alluminio, ghisa, plastica, acciaio inossidabile o acciaio Applicazioni tipiche: Sigillatura di passaggi di fluidi in fusioni di metallo o plastica, specialmente dove sono richiesti tenuta ermetica e spessore minimo della parete. Specifiche: - Pressione di scoppio: 483 bar - Diametro massimo del passaggio sigillabile: 5,50 mm - Temperatura massima: 135°C - Forza di installazione tipica in alluminio: 2,6 kN - Materiali dell'alloggiamento accettabili: Alluminio, ghisa, plastica, acciaio inossidabile e acciaio
