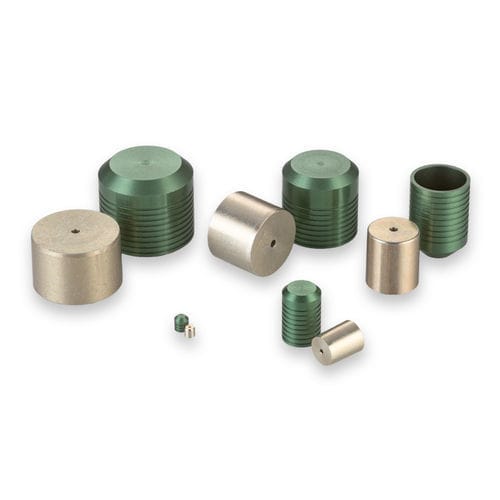

Tappo cilindrico PLGA series

filettatoin alluminiodi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori di alluminio. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori forati trasversalmente. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 14.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Corto: Classe 1: 8, Classe 2: 9, Classe 3: 10 (Pressione di prova psi x 1000) - Lungo: Classe 1: 9, Classe 2: 12, Classe 3: 14 (Pressione di prova psi x 1000) Materiali - Perno: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Giallo secondo MIL-DTL-5541 & Cera - Tappo: Alluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizzazione Verde secondo MIL-A-8625 Tipo II B Viste dimensionali e dettagli del foro di installazione Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - PLGA2500010A: Corto - PLGA2501010A: Lungo Parti di ricambio e accessori - CUTA2500203A: Set di strumenti di installazione - CUTA2500103B: Set di strumenti di estrazione - CUTA2501103A: Calibro - PLGA2600010A: Tappo Lee sovradimensionato corto - PLGA2601010A: Tappo Lee sovradimensionato lungo Specifiche dell'immagine - Vista dimensionale: Vedi immagini secondarie - Dettagli del foro di installazione: Vedi immagini secondarie Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A20 Buste CAD: Modello lungo di tappo in alluminio 250 Lee, Modello corto di tappo in alluminio 250 Lee Fatti chiave sul prodotto: - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 14.000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio
