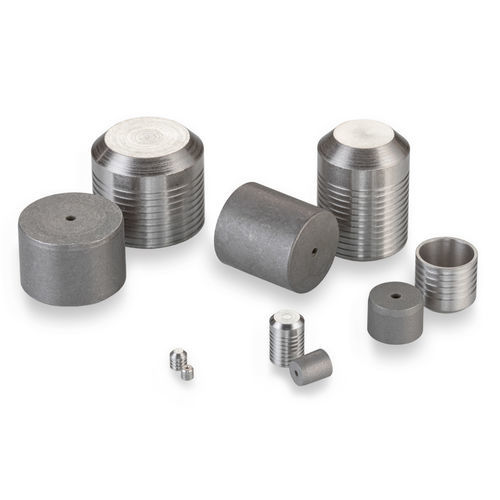

Tappo cilindrico PLGA series

filettatoin acciaio inossidabiledi formatura

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 25.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 12, Lungo 16 - Classe 2: Corto 14, Lungo 22 - Classe 3: Corto 16, Lungo 25 Pressione di prova (psi x 1000) Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato & Cera - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGA2500020A: Corto, D Max. 0,25, D Min. 0,2491, C Nom. 0,225, M Nom. 0,193, K Nom. 0,212, L Nom. 0,16, Peso 1,3g, A Min. 0,212, N Dia. Rif. 0,218, W Min. 0,063, Diametro di alesatura Classe 1: 0,25 - 0,2525, Classe 2: 0,25 - 0,2515, Classe 3: 0,25 - 0,2505 - PLGA2501020A: Lungo, D Max. 0,25, D Min. 0,2491, C Nom. 0,365, M Nom. 0,333, K Nom. 0,212, L Nom. 0,265, Peso 2,2g, A Min. 0,352, N Dia. Rif. 0,218, W Min. 0,063, Diametro di alesatura Classe 1: 0,25 - 0,2525, Classe 2: 0,25 - 0,2515, Classe 3: 0,25 - 0,2505 Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - CUTA2500203A: Set di strumenti di installazione - CUTA2500103B: Set di strumenti di estrazione - CUTA2501103A: Calibro - PLGA2600020A: Tappo Lee sovradimensionato corto - PLGA2601020A: Tappo Lee sovradimensionato lungo - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. - Buste CAD: Modello lungo di tappo Lee in acciaio inossidabile 250, Modello corto di tappo Lee in acciaio inossidabile 250 - Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (Pagina A27) - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee - Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche: - Diametro del tappo: 0,250 pollici - Diametro massimo del passaggio sigillabile: 0,218 pollici - Pressione di prova: 25.000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Acciaio inossidabile o Titanio - Materiale del perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato & Cera - Materiale del tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato - Dimensioni disponibili: 0,093 a 0,656 pollici
