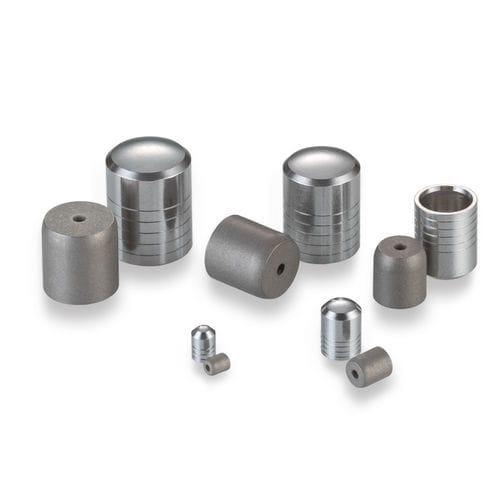

Tappo cilindrico PLHA1251241A

filettatoin acciaio inossidabilein titanio

Questo membro della nostra classica famiglia di tappi Lee è progettato per sigillare passaggi in materiali ad alta resistenza e durezza come il titanio e l'inconel. La sua costruzione in materiale ad alta resistenza e geometria unica, unita alla comprovata affidabilità del nostro principio di espansione Lee Plug, conferisce a questo tappo una pressione di prova di 32.000 psi (221 MPa). Le dimensioni variano da 0,093 a 0,343 pollici. - Diametro del tappo: 0,125 pollici - Diametro massimo del passaggio sigillabile: 0,093 pollici - Pressione di prova: 32.000 psi - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio Prestazioni generali - Pressione di prova di 32.000 psi Materiali - Spina: 15-5 PH CRES, AMS 5659, Passivato & Cera - Tappo: 15-5 PH CRES, AMS 5659, Passivato/Composito di Cromo Viste dimensionali e dettagli del foro di installazione - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLHA1251241A - D Max.: 0,125 - D Min.: 0,1241 - C Nom.: 0,174 - M Nom.: 0,142 - K Nom.: 0,092 - L Nom.: 0,111 - Peso (g): 0,24 - A Min.: 0,161 - N Dia. Rif.: 0,093 - W Min.: 0,06 - Diametro di alesatura: 0,125 - 0,126 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA1250203A - Set di strumenti di estrazione: CUTA1250103B - Calibro: CUTA1251103A - Tappo Lee sovradimensionato: PLHA1351241A - Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee - Strumenti di installazione e produzione: CUTA1250203A: Strumento di installazione del tappo, CUTA1250103B: Set di strumenti di estrazione del tappo, CUTA1251103A: Calibro del tappo Specifiche dell'immagine - Viste dimensionali e immagini dei dettagli del foro di installazione disponibili. - Involucro CAD: Modello di tappo Lee ad alta resistenza 125 15-5PH Fatti chiave sul prodotto - Diametro del tappo: 0,125 pollici - Diametro massimo del passaggio sigillabile: 0,093 pollici - Pressione di prova: 32.000 psi - Materiale del tappo: 15-5PH - Materiale della custodia: Inconel, acciaio inossidabile o titanio Caratteristiche / Specifiche tecniche - Famiglia di prodotti: Tappo Lee - Modello: Tappo Lee ad alta resistenza 125 15-5PH - Diametro del tappo: 0,125 pollici - Diametro massimo del passaggio sigillabile: 0,093 pollici - Pressione di prova: 32.000 psi (221 MPa) - Materiale del tappo: 15-5PH CRES (AMS 5659) - Materiale della custodia: Inconel, acciaio inossidabile o titanio - Finitura: Passivato & Cera / Passivato/Composito di Cromo - Dimensioni disponibili: 0,093 a 0,343 pollici
